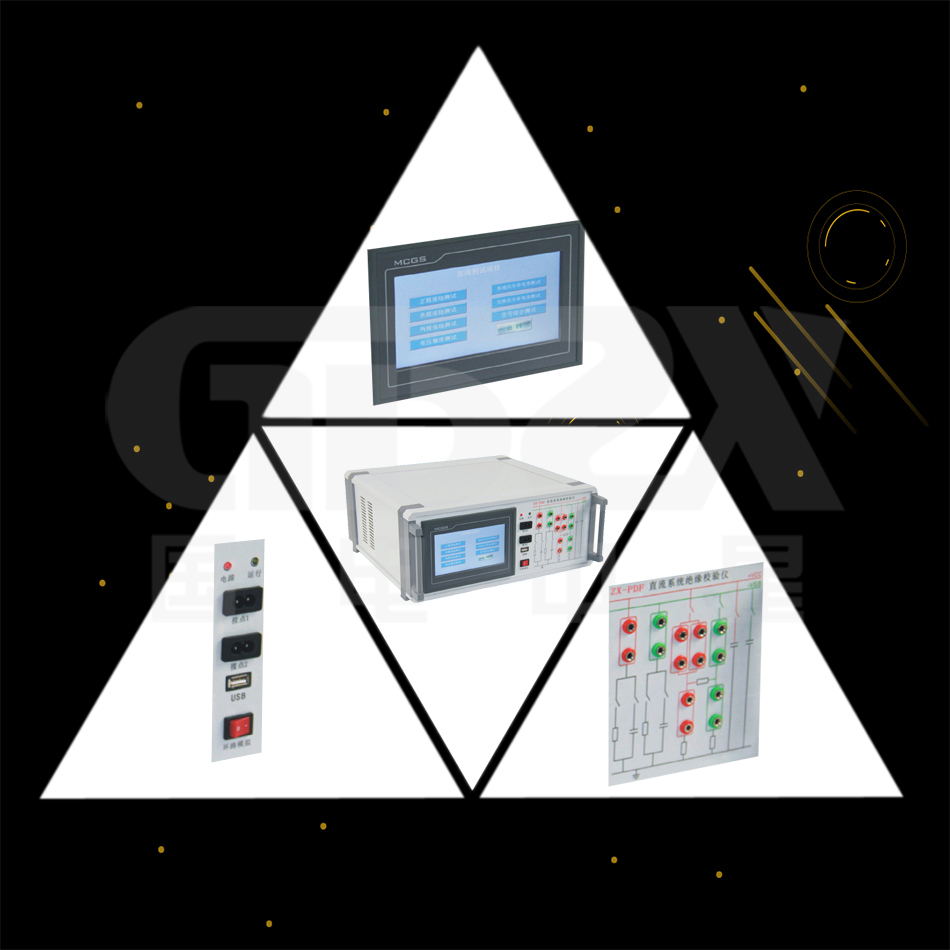

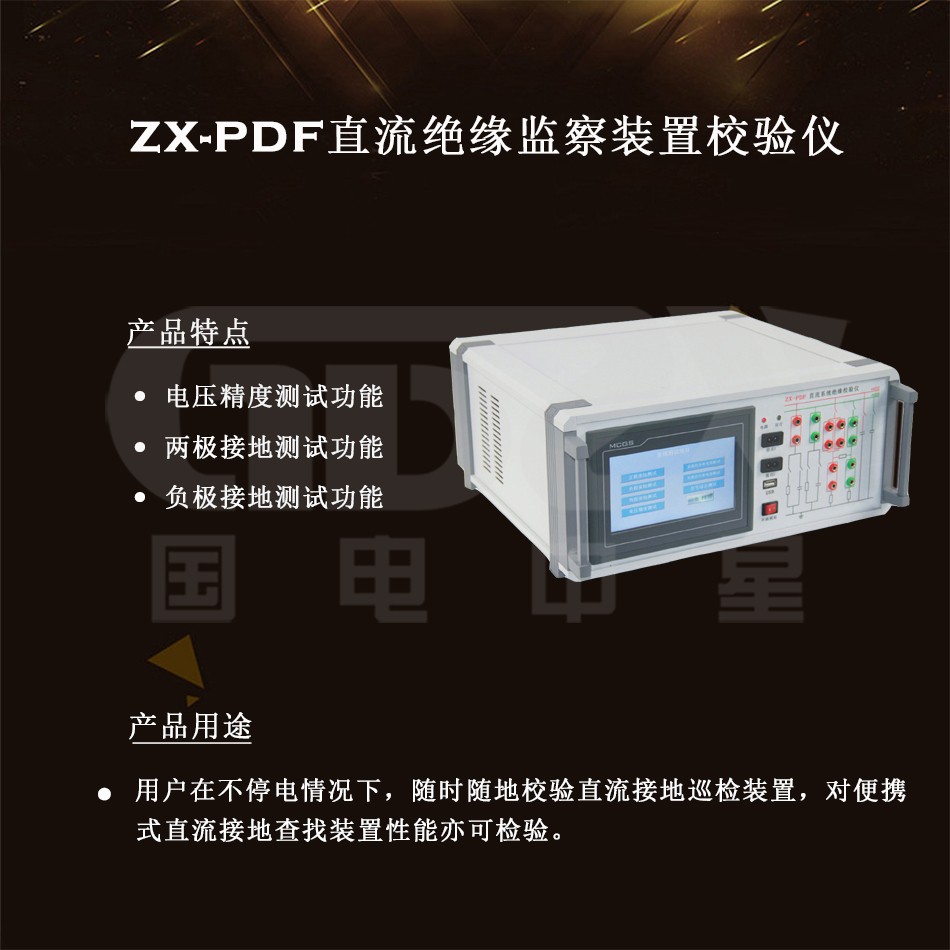

操作視頻國電中星開發了ZX-PDF直流絕緣監察裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。
產品別稱
直流絕緣監察裝置校驗儀、便攜式直流接地查找裝置、直流系統絕緣校驗儀
1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；
2．ZX-PDF具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；
3．具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；
4．具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；
5．具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；
6．具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）
7．具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）
8．具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；
9．具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
10具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
11．具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。
12．可以模擬單電源形成的環路情況，將環路開關打開之后，可以檢驗被測裝置在環路電流下的校驗能力。
1．使用環境
a)工作電源：AC220V±15%
b)環境溫度：-20℃—45℃
c)相對濕度：0—90%
2．可控直流電源參數
a)直流電源輸出：0-260V可設定
b)電壓輸出控制精度：0.2%
c)輸出電流為1.2A
3．交流電源參數
a)輸出電壓等級：AC220V，AC50V
4．直流電壓測量
a)直流電壓測量分辨率：0.1V
b)正對地電壓測量精度：0.1%
c)負對地電壓測量精度：0.1%
d)系統電壓測量精度：0.1%
5．正負極絕緣電阻參數
a)正負極對絕緣電阻可調范圍：0—256
kΩ
b)正負極對絕緣電阻調節步長：1
kΩ
6．支路正負極對地分布電容參數
a)支路正負極對分布電容可調范圍：0—16uF
b)支路正負極對分布電容調節步長：1uF
7．系統正負極對地分布電容參數
a)系統正負極對分布電容可調范圍：0—125uF
b)系統正負極對分布電容調節步長：1uF
8．測試設置參數
a)可選擇測試點組數：1—5組
b)測試時間間隔可設定范圍：5—999S（秒）
c)測試時間可設定范圍：5—999S（秒）
9．顯示及觸摸屏參數
a)顯示屏尺寸：5.6寸TFT
b)顯示屏分辨率：65536色，640×480
c)觸摸屏分辨率：4096點
