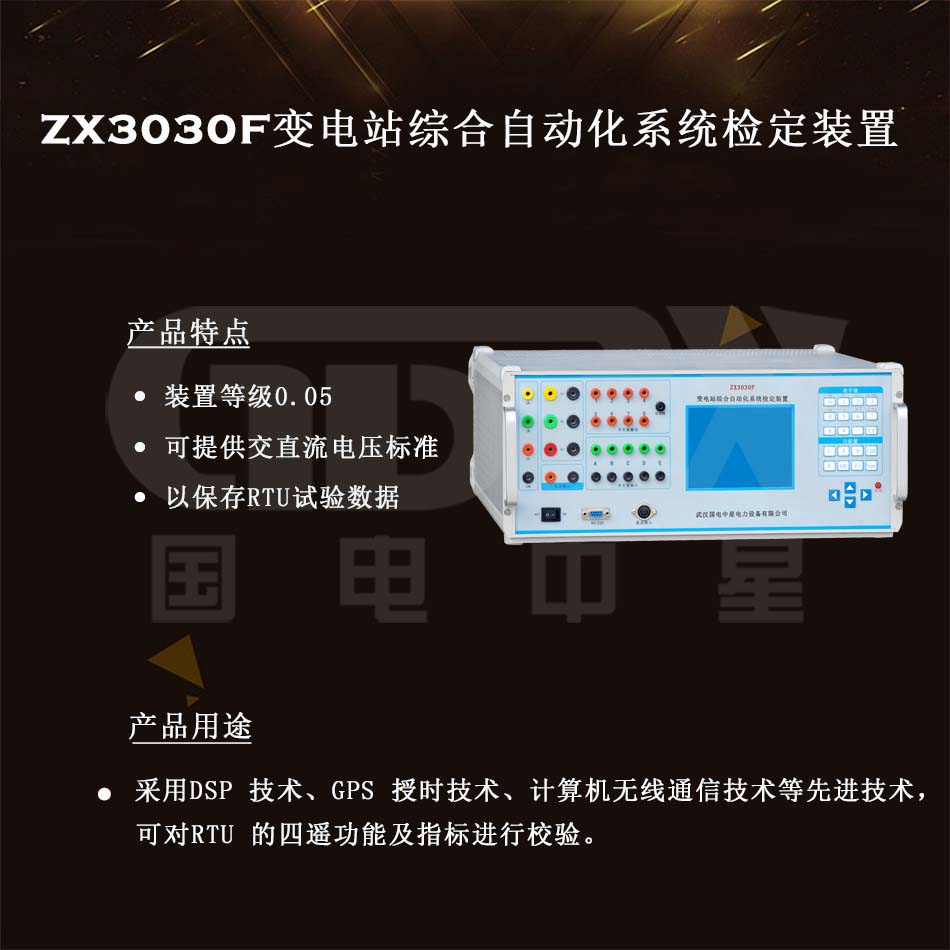

操作視頻 為了實現對廠站監控系統測控裝置四遙的檢測，我司與湖北省電力試驗研究院聯合研發了可實現遙測、遙信、遙控、遙調自動校驗的裝置。ZX3030F變電站綜合自動化系統檢定裝置采用DSP
技術、GPS 授時技術、計算機無線通信技術等新技術，可對RTU
的四遙功能及指標進行校驗，具備強大的數據庫管理平臺，校驗數據可存貯、傳輸、查詢、修改、打印，可自動生成測試報告和原始記錄。
產品別稱
三相交直流指示儀表檢定裝置、三相多功能電能表檢定裝置、電能表現場校驗儀 、三相交直流儀表校驗裝置、變送器/交流采樣現場校驗儀、三用表校驗裝置、交直流標準源、三相程控精密測試電源、標準測試電源、三相標準源、三相便攜式校驗裝置、多功能交流采樣校驗裝置、交直流指示儀表校驗裝置、變送器校驗裝置、電能表檢定裝置、多功能三相交直流標準源、RTU檢定裝置、RTU遙測檢定裝置
1、交流采樣裝置及交流采樣遠動終端（RTU）檢驗
按照GB/T13729-2002和DL/T630-1997（2005復審）的要求對RTU進行檢驗。
1）交直流模擬量輸入檢驗
可以進行的檢驗項目有：基本誤差測定、遙測信息響應時間測定、各種影響量引起的改變量測定、與主站通信正確性試驗、遙測掃描周期試驗等。
2）狀態量輸入檢驗
可以進行遙信輸入信號與顯示終端遙信狀態一致性試驗，事件順序記錄正確性及SOE分辨率試驗，遙信變位響應時間測試、與主站通信正確性試驗。
3）遙控執行檢驗
可以測定各路遙控執行功能是否正常，輸出繼電器接點的容量是否符合要求。
4）遙調功能檢驗
可以測定各路遙調功能是否正常，遙調輸出模擬量的準確度是否符合要求。
5）數字量輸入測試檢驗
可以進行輸入數字量與顯示終端顯示數字一致性試驗，與主站通信正確性試驗。
6）脈沖輸入檢驗
可以進行輸入脈沖數與終端脈沖計數值一致性試驗，與主站通信正確性試驗。
2、交流功率源
本儀器可以輸出交直流電壓,交流電流，裝置等級0.05，可提供交直流電壓標準、交流電流標準、功率標準、相位標準、功率因數標準、頻率標準、電能標準。輸出方式和輸出電量可以任意設置。
3、數據管理
可以保存RTU試驗數據，進行查詢、瀏覽、打印、刪除等操作。被檢RTU參數可永久保存，以便檢驗時調出，減少錄入工作量。
1、交流輸出
| 項目 | 指標 |
| 電壓輸出量程 | 基本量程： 25V、100V、250V、600V |
| 自動量程：0V～600V | |
| 電壓調節范圍 | 0～120% UN |
| 電壓調節細度 | 0.002%UN |
| 電壓輸出容量 | ≥20VA/相 |
| 電壓輸出準確度 | 0.05% |
| 電流交流量程 | 基本量程： 1A、5A、25A |
| 自動量程：0A～25A | |
| 電流調節范圍 | 0～120%IN |
| 電流調節細度 | 0.002%IN |
| 電流輸出容量 | ≥20VA/相 |
| 電流輸出準確度 | 0.05% |
| 頻率調節范圍 | 45HZ～65HZ |
| 頻率分辯率 | 0.001HZ |
| 頻率準確度 | ±0.01HZ |
| 相位調節范圍 | 0°～360° |
| 相位分辯率 | 0.01° |
| 相位準確度 | ±0.2° (額定電壓、電流滿量程輸出時) |
| 功率準確度 | 0.05%（無功≤0.2%） |
| 電壓電流波形失真度 | ≤0.2%（直流紋波含量≤1%） |
| 電流電壓總諧波畸變率 | ≤0.2% |
| 諧波分量 | 2~31次，幅度0-40% |
| 電壓、電流、功率穩定度 | ≤0.02%/2min |
| 裝置綜合誤差 | 0.05% |
| 工作環境溫度 | -20°C～40°C |
| 相對濕度 | 10%～90% |
| 供電電源 | 220V±10%、48 HZ -51HZ |
2、直流輸出
| 直流輸出 | |
| 項目 | 指標 |
| 直流電壓輸出量程 | 基本量程： 25V、100V、250V |
| 直流電壓調節范圍 | 0～120% UN |
| 直流電壓準確度 | 0.05% |
| 直流電壓穩定度 | 0.02%/2min |
| 直流電壓紋波含量 | <1% |
3、直流模擬量測量
| 直流模擬測量量 | |
| 直流電壓測量量限 | ±5V |
| 直流電壓測量分辨率 | 0-120% |
| 直流電壓測量顯示位數 | 6位 |
| 直流電壓測量準確度 | 0.05% |
| 直流電流測量量限 | ±20 mA |
| 直流電流測量分辨率 | 0.001%， |
| 直流電流測量顯示位數 | 6位 |
| 直流電流測量準確度 | 0.05% |
4、狀態量輸出
1）二進制碼“1”表示“閉合”，“0”表示“斷開”；
2）狀態量標稱電壓值為24V/48V/110V/220V；
3）狀態量輸出電流：200mA；
4）狀態量路數：有8個獨立輸出。
5、脈沖量輸出
1）頻率：0-5KHZ可調；
2）脈寬：0.1ms-100ms可調；
3）電平：24V/48V/110V/220V；
4）脈沖數：輸出脈沖數可以設置。
6、遠動規約
1）循環式（CDT）遠動規約應符合DL451-91；
2）問答式（POLLING）遠動規約應符合DL/T634-2002。
7、工作電源：AC220V±10%。
