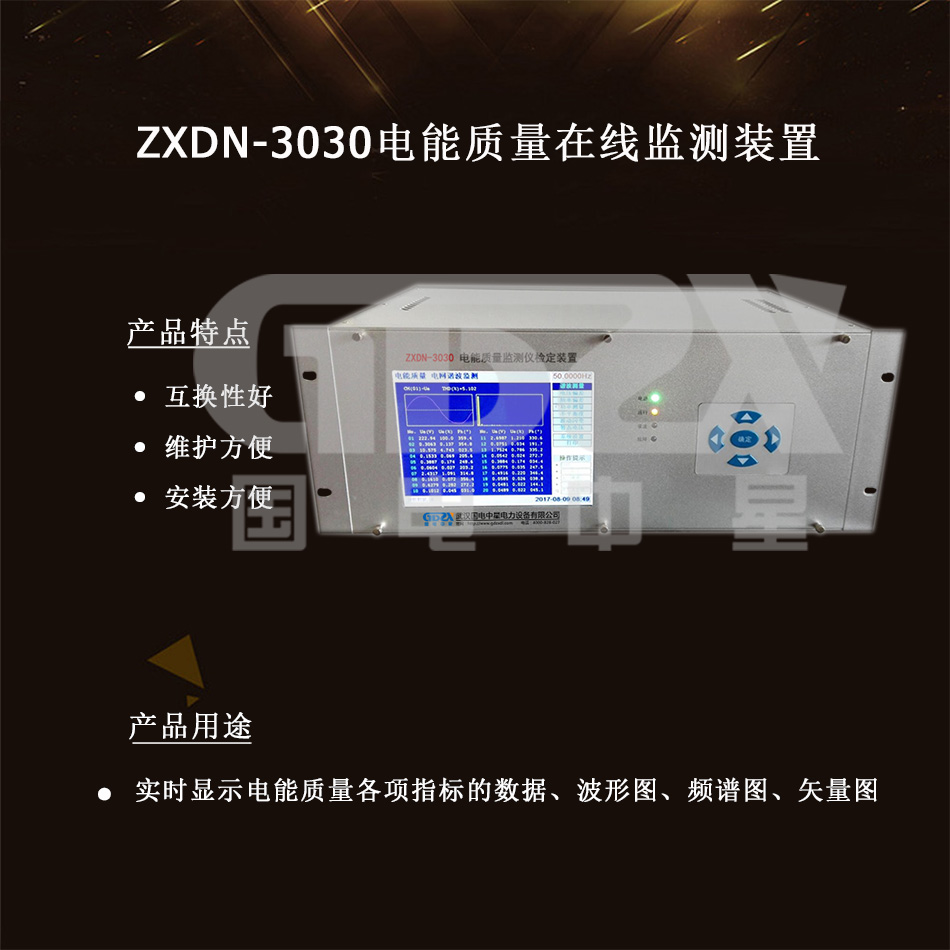

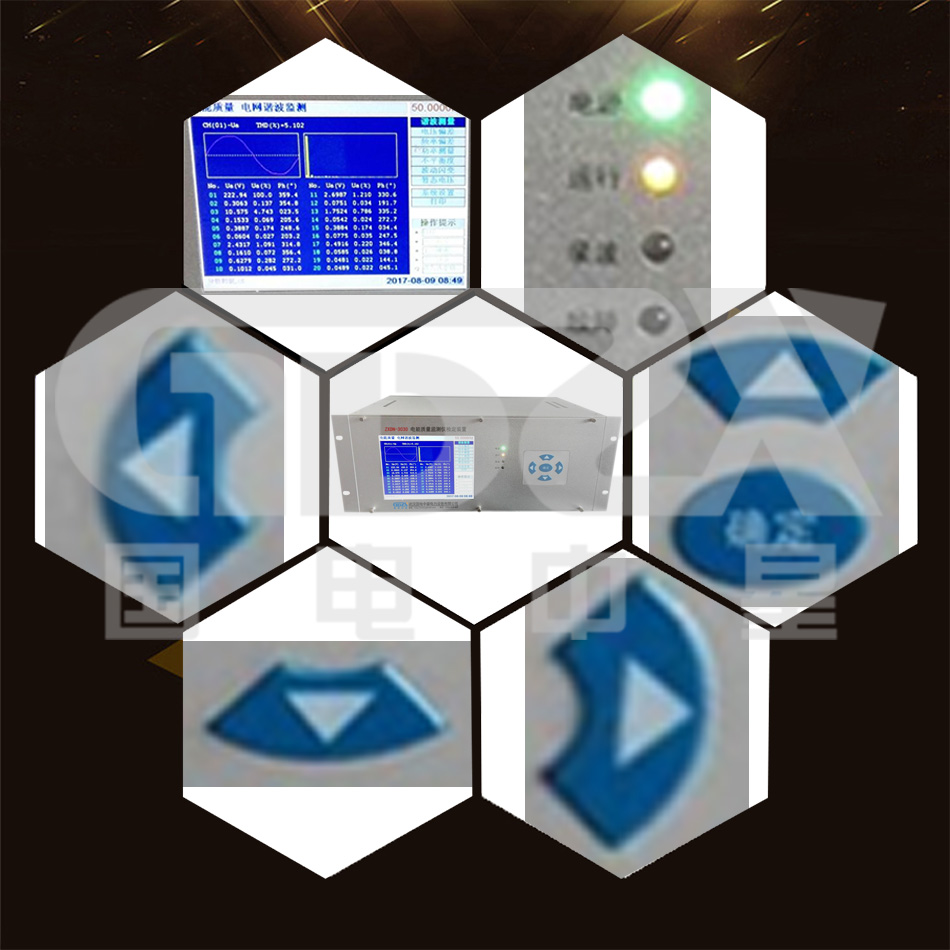

ZXDN-3030電能質量監測儀檢定裝置
實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖
參考標準：
● 配備彩色液晶顯示器，就地實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖
● 配備高性能固態硬盤替代傳統機械硬盤，大大提高了數據存儲的安全性和穩定性
● 采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”
說明書
操作視頻ZXDN-3030電能質量監測儀檢定裝置配備彩色液晶顯示器，就地實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖。配備高性能固態硬盤替代傳統機械硬盤，大大提高了數據存儲的安全性和穩定性。采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。
1) 嵌入式硬件結構平臺：采用高性能雙核CPU, ARM核心板+32位浮點數字信號處理器（DSP）作為電能質量分析的核心，功能合理分散，結構緊湊，易于擴展，實現高性能、高可靠性、免風扇的整機一體化工業級設計，可長時間連續掛網運行。
2) 先進可靠的軟件平臺：采用LINUX嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。
3) 高精度數據采集系統：DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求。
4) 配備彩色液晶顯示器，就地實時顯示電能質量各項指標的數據、波形圖、頻譜圖、矢量圖。
5) 配備高性能固態硬盤替代傳統機械硬盤，大大提高了數據存儲的安全性和穩定性。
6) 采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。
7) 核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測儀器的EMC的要求。
8) 強大的通訊接口：儀器配置了2個100Mbps工業以太網口，還配置有2個USB通訊接口，2個RS485串行口，可選擇多種通訊方式與遠方管理中心交互數據。
9) 采用插件式結構，模塊化設計，互換性好，插拔靈活，維護方便。
10) 安裝方便，采用標準4U高度機箱，可集中安裝于控制室的屏柜上，也可分散安裝于開關柜上。
技術參數 | 參數詳情 | |
基波電壓誤差 | ±0.2% | |
電壓偏差誤差 | ±0.2% | |
基波電流誤差 | ±0.5% | |
頻率偏差誤差 | ±0.01Hz | |
頻率測量范圍 | 45Hz～55Hz | |
不平衡度 | 電壓不平衡度絕對誤差0.2%；電流不平衡度絕對誤差1％；電壓、電流各序分量0.5% | |
電壓波動測量誤差 | ±5% | |
閃變測量誤差 | ±5% | |
諧波準確度 | A級 | |
間諧波 | A級 | |
工作電源 | 交流 | 220V±10% ；45-60 Hz；諧波畸變率不大于15％ |
直流 | 220V±10%，紋波系數不大于5% | |
電流信號輸入 | 輸入方式 | 電流互感器輸入 |
額定值In | 5A/1A | |
測量范圍 | AC 10mA～6A | |
功率消耗 | 不大于0.5VA/路 | |
過載能力 | 1.2In 連續工作 2In 允許1s | |
電壓信號輸入 | 輸入方式 | 電壓互感器輸入 |
額定值Un | 57.7V/100V | |
測量范圍 | AC 10V～120V | |
功率消耗 | 不大于0.5VA/路 | |
過載能力 | 1.3Un 連續工作 1.4 Un 允許1s | |
開關量輸入 | 工作電壓 | DC24V/DC5V |
輸入方式 | 空接點或有源接點 | |
隔離方式 | 光電隔離，隔離電壓2500V | |
正常工作溫度 | -10℃～+55℃ | |
極限工作溫度 | -20℃～+65℃ | |
相對濕度 | 5％～95％ | |
大氣壓力 | 86kPa～106kPa | |
海拔 | ≤3000 米 | |
防護等級 | IP50 | |
安裝方式 | 嵌入式 | |
配置 | 1*ABCN電壓；1*ABC電流 | |
適用范圍 | 單母線、分布式監測 | |
