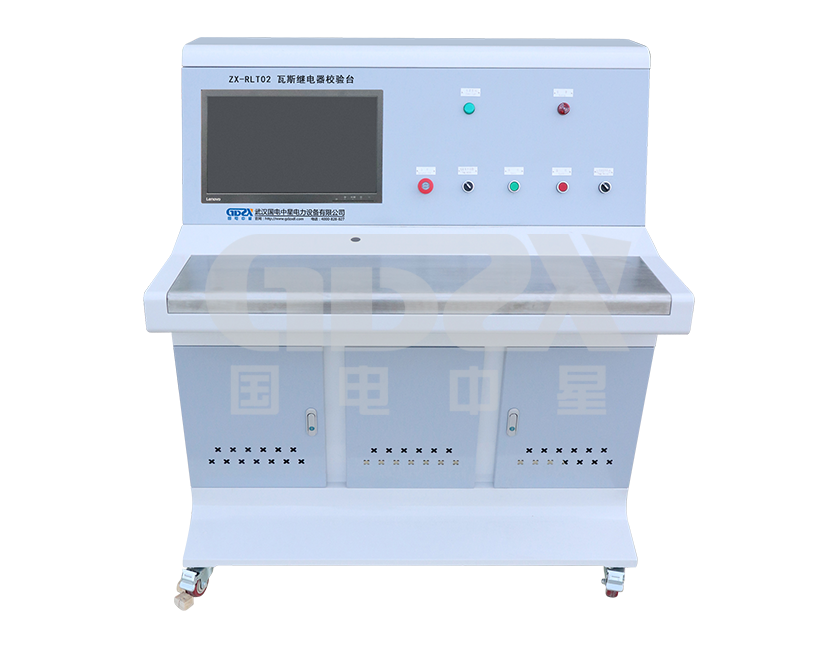

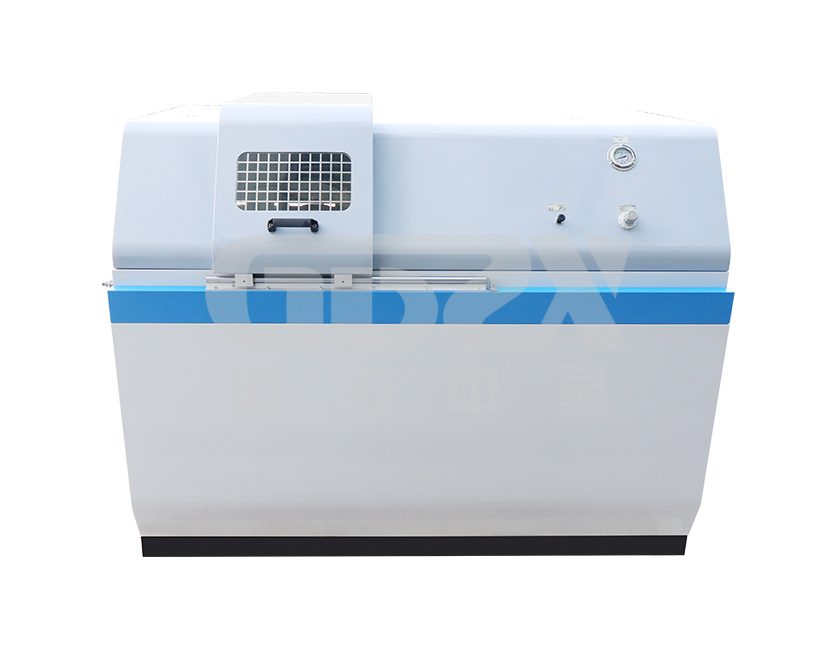

ZX-RLT02瓦斯繼電器校驗臺
參考標準：
●核心增壓設備選用計算機控制，可輕松實現流速、密封壓力、容積等的測量
●技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點
●系統自動采集，軟件自動采集數據并儲存相關數據
說明書
操作視頻ZX-RLT02瓦斯繼電器校驗臺采用最新的嵌入式系統控制技術，綜合實際檢測需求推出的新一代氣體繼電器試驗檢測系統。本產品系統采用單管道流量計直接測量方法，可分別對φ25、φ50、φ80毫米管徑的國內外氣體繼電器（例如：國產QJ，進口EMB、MR、COMEM等系列）的流速、容積和密封進行檢測，且實驗過程無須人工參與。較比大型多管道檢測臺及同類型產品，在滿足多管道標準檢測臺的檢測精度基礎上，先進的設計原理使得設備體積及使用成本大大降低，并可滿足獨立口徑檢測計量介質傳遞關系。可簡單直觀的對系統進行流速、容積、密封試驗的相關操作，并同時編輯打印相關檢測報告，且可以保存數據以便隨時調閱和打印。由于采用嵌入式設計，由PC控制，操作界面友好，整機自動化程度高等特點。
1. 核心增壓設備選用計算機控制，可輕松實現流速、密封壓力、容積等的測量。
2. 技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3. 所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4. 流速測量范圍：Φ25：0.6～4.0m/s,Φ50：0.6～3.0m/s,Φ80：0.6～2.0m/s
5. 容積測量范圍0-1000ml
6. 繼電器規格尺寸Φ80系列: Φ200×250；Φ50系列: Φ200×250；Φ25系列: Φ150×250；Φ40系列
7. 密封試驗壓力0.1~0.25MPa
8. 系統自動采集，軟件自動采集數據并儲存相關數據
9. 系統自動液壓夾緊被測件。
基本原理 | 被測件通過液壓夾緊，并通過壓力傳感器，流量計，溫度傳感器等采集相關數據，系統軟件自動記錄數據，并判斷被測件合格與否 |
結構組成 | 密封試驗系統、容積試驗系統、流速試驗系統 |
適用范圍 | 瓦斯繼電器 |
試驗壓力 | 0.1-0.25MPa（可以調節） |
控壓精度 | 試驗壓力值上限的+2％，下限的-1％ |
試驗介質 | 空氣、變壓器油 |
壓力控制方式 | 計算機控制 |
環境溫度 | 常溫 |
試樣數量 | 1路控制試驗壓力和試驗時間 |
試樣安裝方式 | 自動夾緊 |
流速范圍 | 0.6-4.0m/s |
驅動氣壓 | 0.2-0.8MPa |
驅動流量 | 0.3-1立方/分鐘 |
時間顯示 | 電腦顯示 |
壓力曲線顯示 | 數據采集軟件實時顯示，可以放到縮小 |
打印報告 | 試驗完畢可以打印試驗報告并保存試驗數據 |
試驗數據保存 | 可以保存報告及excel測試表格，沒次采集的數據都可以保存下來 |
容積 | 0-1000ml |
