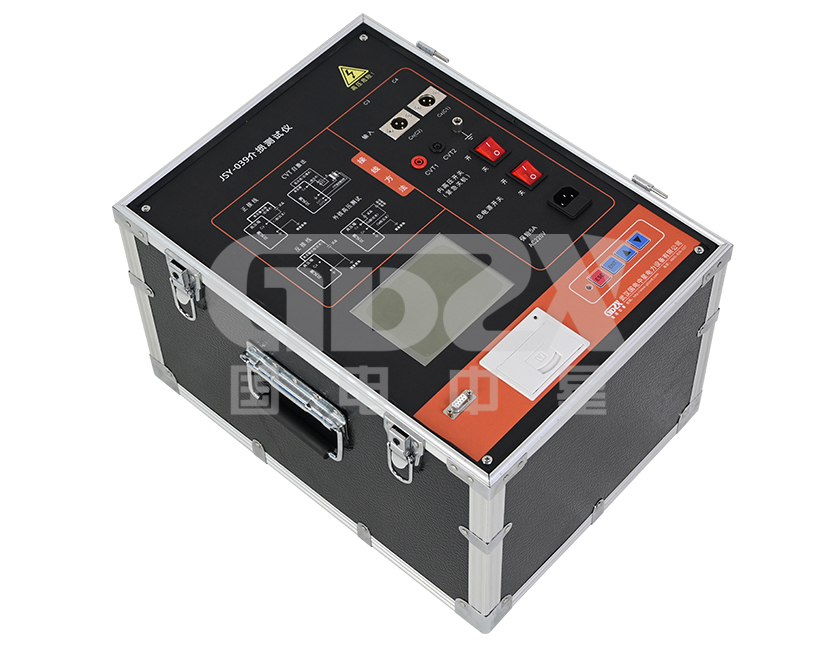

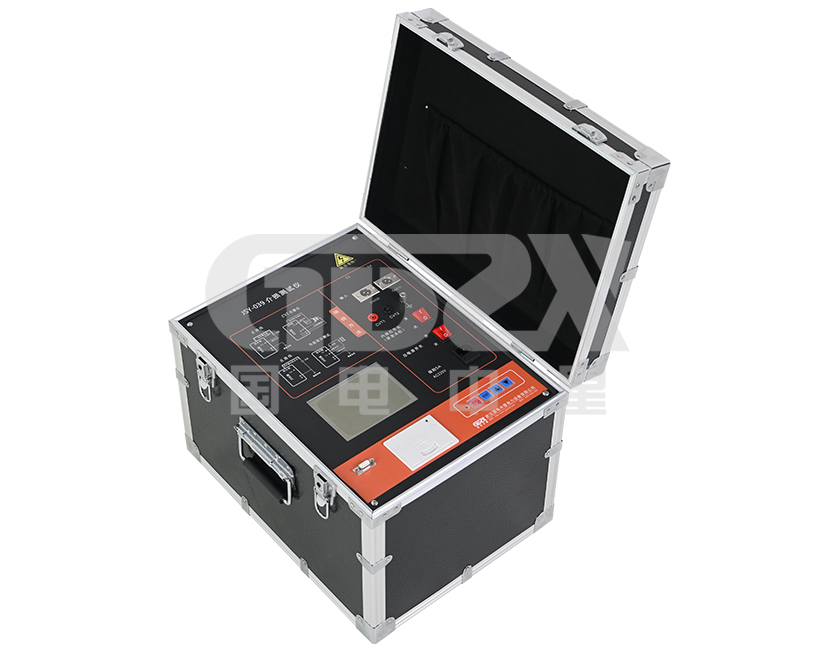

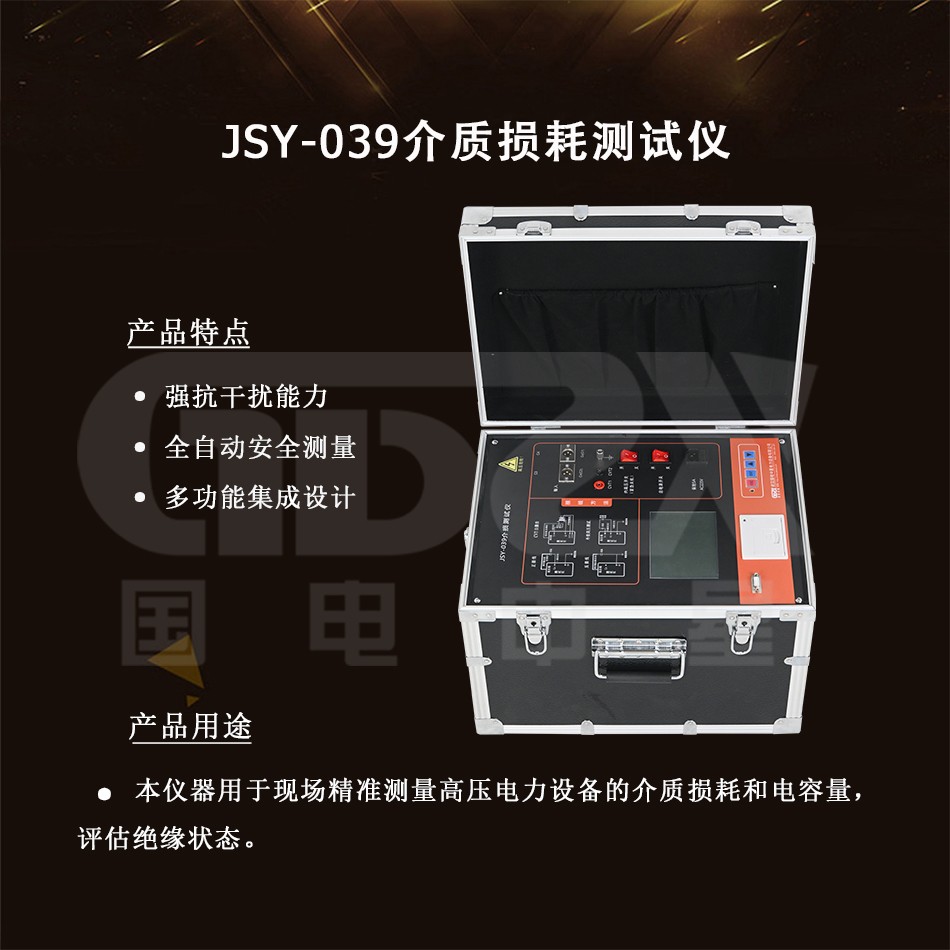

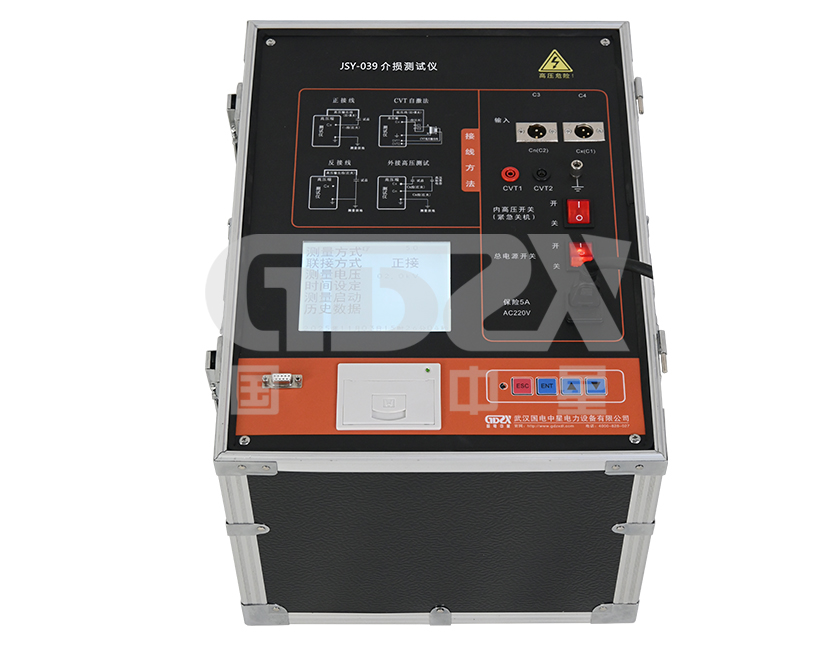

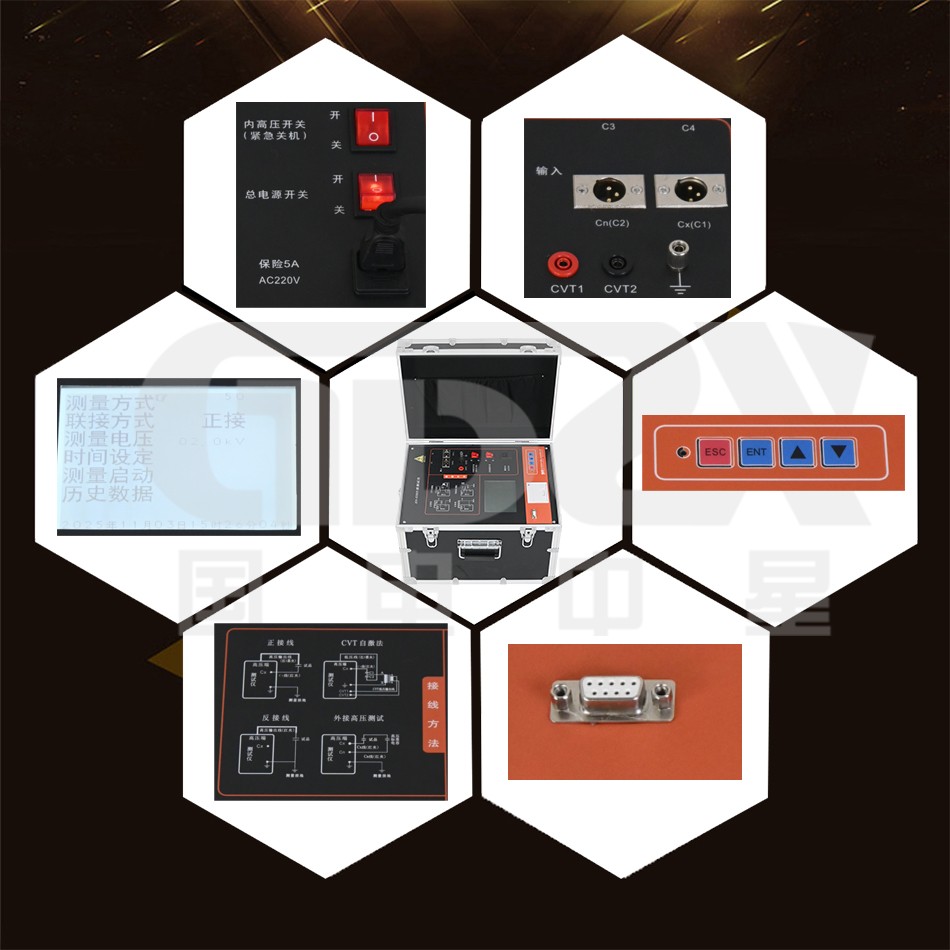

JSY-039介質損耗測試儀
可在強電場干擾下準確測量介質損耗角正切值和電容量的高精度儀器。
參考標準：
●采用變頻技術，強電場干擾下仍可準確測量
●具備高壓輸出及多重安全保護，操作安全簡便
●支持多種測量方式和接線方法，適用多種試品測試
說明書
操作視頻JSY-039介質損耗測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。
儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.1KV～10kV不同等級的高壓，操作簡單、安全。
本儀器設有以下保護功能：
? 高壓短路保護
? CVT過壓保護
? 儀器接地不好保護
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。
儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。
1. 高壓輸出：0.1 ～10kV，200mA，每一檔增加100V，容量：2000VA
2. 準 確 度：tgδ: ±(讀數*1%+0.04%)；Cx: ±(讀數*0.5%+1pF)
3. 分 辨 率：tgδ：0.001％ Cx：0.001pF
4. 測量范圍：0.001% ＜ tgδ ＜ 100%
1) 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
2) 外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
3) 外施高壓：
正接線時最大試驗電流5A/30~300Hz
反接線時最大試驗電流10KV/5A/30~300Hz
5. 試驗電流范圍：10μA~5A
6. 具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。
1) CVT自激法低壓輸出：輸出電壓3~50V,輸出電流3~30A
2) CVT變比測量：變比測量精度：±讀數×1%；變比測量范圍：10～99999
3) 相位測量精度：±0.1°；相位測量范圍：0～359.9°
7. 電 源： AC 220V士10％ 50Hz/60Hz士1%
8. 測量方式：
1) 單頻：45Hz、50Hz、55Hz、60Hz、65Hz
2) 異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻
3) 頻率精度：土0.01Hz
9. 諧波適應：≤3％
10. 使用條件：-15℃－50℃；相對濕度＜80%
11. 外型尺寸：460×345×345mm
12. 重 量：35 kg
