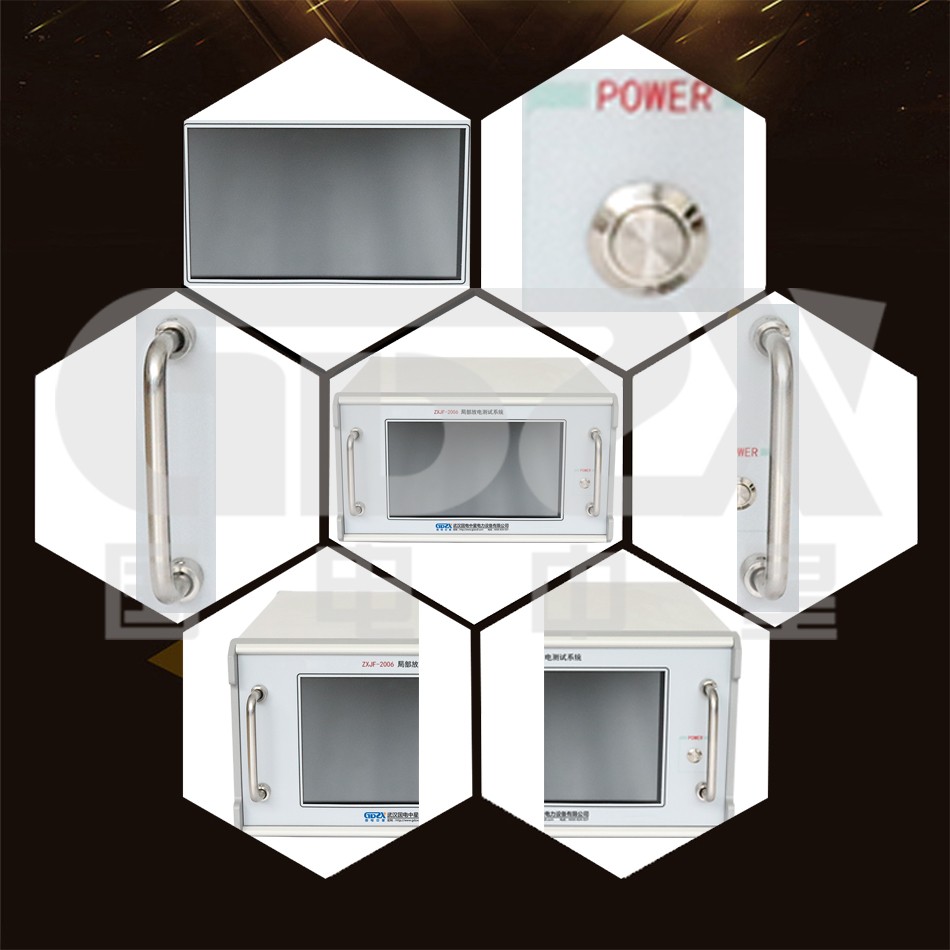

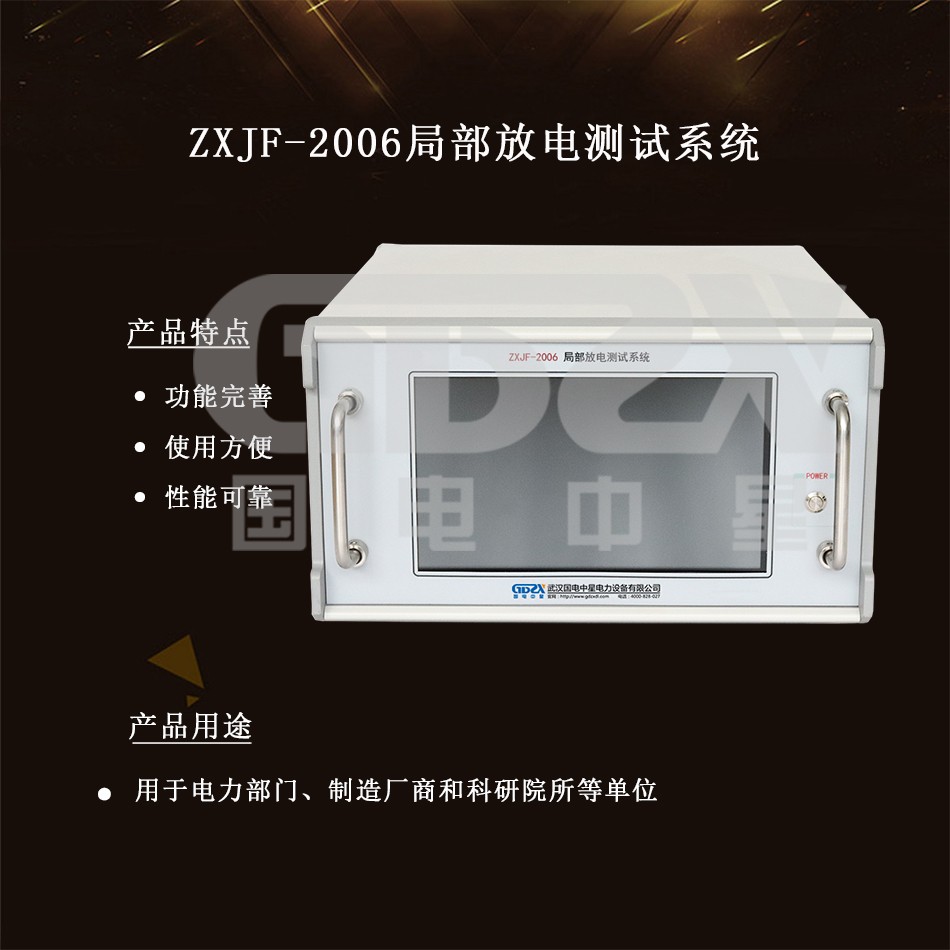

操作視頻ZXJF-2006局部放電測試系統是我司研發的新型數字式局部放電檢測儀器，采用10.1英寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。采用32位高性能單片機電路，結合觸摸屏操作，不僅提高了操作的使用壽命，同時也具有以下功能：一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。
(1) 采用10.1英寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式。
(2) 功能更完善，使用更方便，性能更可靠。
(3) 采用32位高性能單片機電路，結合觸摸屏操作提高了操作的使用壽命。
(4) 一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。
(5) 具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。
(6) 該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。
可測試品的電容量范圍 | 6pF~250μF |
通道數 | 四通道 |
橢圓掃描時基 | (1) 頻率50/60、100、150、200、400Hz (2) 旋轉：以30°為一檔，可旋轉120° (3) 工作方法：橢圓——正弦波——直線 |
顯示單元 | 采用10.1英寸電容式觸摸屏。 |
放大器 | (1) 3dB低頻端頻率fL：10、20、40kHz任選 (2) 3dB高頻端頻率fH：80、200、300kHz任選 (3) 增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB (4) 正負脈沖響應不對稱性<1dB |
時間窗 | (1) 窗寬：可調，50Hz下5°～ 170° (2) 窗位置：每一窗可旋轉0°～ 170° (3) 兩個時間窗可分別或同時開。 |
脈沖峰值顯示 | 觸摸屏顯示，顯示1位小數（大于等于10pC），顯示2位小數（小于10pC），誤差：±3%（以滿刻度計） |
試驗電壓顯示 | (1) 量程150kV (2) 輸入阻抗：>1MΩ (3) 顯示：觸摸屏顯示，顯示1位小數 (4) 誤差：±1% |
試驗頻率顯示 | 誤差：小于±1% |
零標系統 | 零標志與所有橢圓掃描頻率相一致 |
結構尺寸及重量 | 370mm*460mm*215mm 約12.5kg |
檢測靈敏度及允許電流
調諧電容范圍 | 靈敏度（pC） （不平衡電路） | 允許電流有效值 | |
不平衡電路 | 平衡電路 | ||
0～25～100pF | 0.02 | 30mA | 0.25A |
25～100～400pF | 0.04 | 50mA | 0.5A |
100～400～1500pF | 0.06 | 120mA | 1A |
400～1500～6000pF | 0.1 | 0.25A | 2A |
1500～6000～25000pF | 0.2 | 0.5A | 4A |
0.006～0.025～0.1μF | 0.3 | 1A | 8A |
0.025～0.1～0.4μF | 0.5 | 2A | 15A |
0.1～0.4～1.5μF | 1 | 4A | 30A |
0.4～1.5～6.0μF | 1.5 | 8A | 60A |
1.5～6.0～25μF | 2.5 | 15A | 120A |
6.0～25～60μF | 5 | 25A | 200A |
25～60～250μF | 10 | 50A | 300A |
電阻 | 0.5 | 2A | 15A |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
