操作視頻ZXCJA系列沖擊電流發生器主要用以檢驗電氣設備耐受強沖擊電流的能力，廣泛應用于避雷器和電氣及電子設備在運行條件下對振蕩波抗擾度試驗，也可以用于其它研究性試驗頂目。
該系列沖擊電流發生器可產生，1/<20μS，4/10μS，8/20μS,10/350μS、18/40μS，10/1000μS標準沖擊電流波形，波形的技術指標符合國家標準和IEC標準的規定。其主要包括：沖擊電流發生器本體、充電裝置、調波電陰、調波電感、控制系統。
產品別稱
雷擊電流發生器、沖擊電流發生器
1.體積小、結構緊湊、調波方便。
2.輸出電流大(4/10μS波形達到120kA)。
3.液晶屏顯示，內置計算機控制，人機對話，操作簡單。
4.采用進口無感大功率，確保浪涌波形一致性。
5.主開關采用電子開關放電模式，輸出極性自動切換
6.本裝置采用下球氣缸推動觸發方式，同步性能好，動作可靠。
7.每只主電容器套管上都串有一只大能量的無感吸能電阻，確保主電容器的安全。
8.采用恒流充電計算機測量控制一體化系統，自動化程度高，抗干擾能力強。
六種沖擊電流波形發生器的主要參數 | |
額定電壓 | 50±kV或±120kV |
2000μS方波沖擊電流幅值 | 1.5kA±5% |
1/＜20μS陡波沖擊電流值 | 20kA±5% |
4/10μS沖擊電流幅值 | 100kA±5% |
8/20μS雷電沖擊電流幅值 | 40kA±5% |
30/80μS操作沖擊電流幅值 | 2kA±5% |
五種沖擊電流波形發生器的主要參數 | |
額定電壓 | 50±kV或±120kV |
1/＜20μS陡波沖擊電流值 | 20kA±5% |
4/10μS沖擊電流幅值 | 100kA±5% |
8/20μS雷電沖擊電流幅值 | 40kA±5% |
30/80μS操作沖擊電流幅值 | 2kA±5% |
18/40μS沖擊電流幅值 | 20kA±5% |

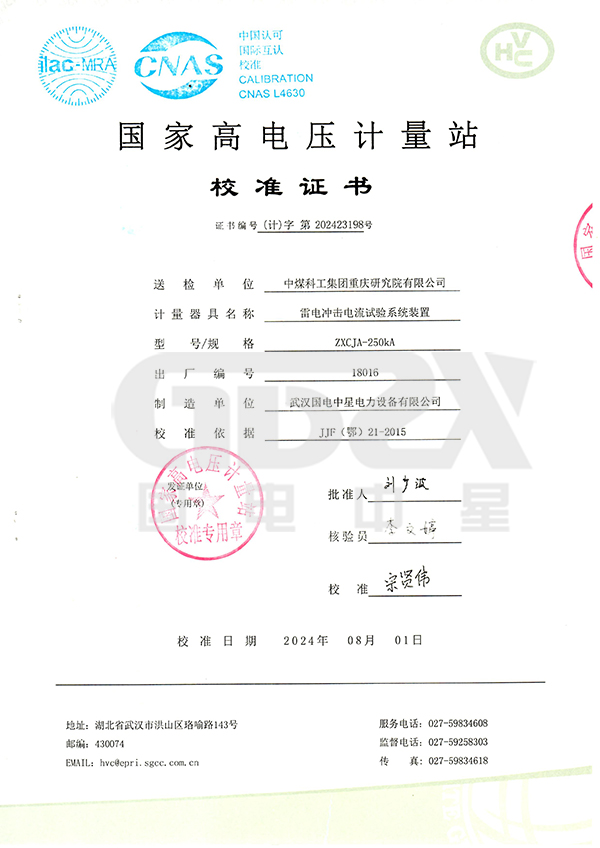

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系
-
