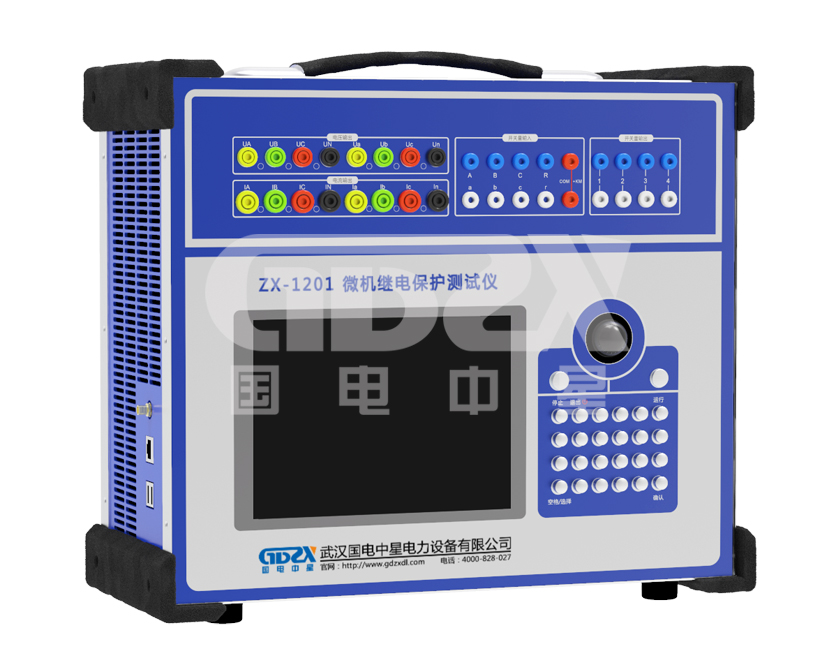

繼電保護測試儀功率方向及阻抗測試

繼電保護測試儀功率方向及阻抗測試模塊主要用來測試電力系統中與“方向”有關的保護，例如功率方向保護、負序功率方向、零序功率方向、相間功率方向、逆功率方、相間阻抗和接地阻抗等等，測試它們的測試它們的動作邊界、靈敏角，以及電壓、電流的動作值和動作時間、動作阻抗等。

下面僅以“功率方向保護”為例，對這個測試模塊的各個測試單元進行介紹：

即包含功率方向保護的各種測試項目，也能夠進行相間和接地阻抗的各項測試

軟件引入了“突變量啟動”選項，能滿足需突變量啟動的保護的測試要求

采用兩種示圖方式，使試驗的過程不再神秘抽象

邊界測試時，能自動繪出兩條動作邊界，自動計算靈敏角并繪制靈敏線.

測試項目，測試對象名稱

可選擇的保護裝置類型有“功率方向保護”、“負序功率保護”、“負序功率方向”、“零序功率”、“零序功率方向”、“相間功率方向”、“逆功率保護”、“相間阻抗”和“接地阻抗”。

突變量啟動

選擇突變量啟動時，試驗過程中每次都是先輸出故障前狀態量，然后再輸出試驗所設定的電壓電流量為了滿足某些保護對突變量啟動的需要，此時需要設定“故障前時間”若不選突變量啟動，則“故障前時間”無效(自動為0)，試驗時每次直接輸出試驗所設定的電壓電流量，并且連續變化。

以“測電壓”為例，突變量的意義能夠用右圖表示。點擊“開始試驗”按鈕后，測試儀先輸出正常的電壓，并維持至“故障前電壓”結束;;后輸出“故障電壓1”(界面上設置的故障電壓)，并維持至“最大故障時間”結束;后繼電保護測試儀短暫停止輸出(當“試驗間斷時間”不為0時)。

之后，繼電保護測試儀再次輸出正常的電壓，并維持至“故障前電壓”結束;后輸出“故障電壓2”(變量變化了一個步長之后的電壓)，并維持至“最大故障時間”結束;后測試儀短暫停止輸出(當“試驗間斷時間”不為0時)。如此循環輸出。這樣，繼電保護測試儀的輸出總是從正常電壓100V突變到故障電壓。

測邊界

繼電保護測試儀自動測試出方向性保護的兩個動作邊界，并且自動計算出最大靈敏角。在“顯示動作角矢量圖”的顯示方式下，從主界面右側的圖中能夠很直觀地觀察到兩條邊界線和最大靈敏線。

試驗參量

選定一個電壓和一個電流輸出，其夾角中(U，I)在給定范圍內變化，測試出左右動作邊界。

考慮到保護一般采用90°接線方式，所以測試時也一般取線電壓和第三相的相電流， 如取電壓UAB，電流IC。有時也能夠選一相電壓和一相電流進行試驗，但一般不選線電流。注意，所選電壓電流的值能夠設定，但未被選擇的各相電壓值均等于額定電壓，角度保持對稱，未被選擇的各相電流均為0。

設置φ(U，I)的搜索范圍時，首先應了解保護裝置的“最大靈敏角”的整定值，要保證設置的搜索范圍能覆蓋保護實際的兩個動作邊界，即搜索始值和搜索終值均應設置在動作區之外，繼電保護測試儀從“非動作區”向“動作區”搜索。

搜索開始時保護不動作，當角度變化到某一值時保護動作，即認為找到一個動作邊界，并在圖中劃條線，然后立即轉換搜索方向搜索另一個邊界角(備注：此時測試儀輸出的起始角度就是所設置的“搜索終值”)。當搜索出第二條動作邊界時，軟件再次劃線。在計算出最大靈敏線后，軟件自動在圖中標出最大靈敏線。
