為什么良好的接地很重要？

雷電的瞬態特性及其相關的快速上升時間和大電流，意味著必須特別考慮良好的接地，以使雷電保護有效。土壤電阻率變化，安裝方便性，布局和現有物理特征等許多因素都是特定于地點的，并且往往會影響所采用接地方法的決定。

低阻抗是防雷的關鍵。所有接地連接應盡可能短且直接，以減少電感并降低連接中感應的峰值電壓。接地電極系統必須通過耦合到土壤來將雷電浪涌有效地耦合到地面。接地本身對雷電流的電阻也必須減少。只有考慮到所有這些因素，才能實現防雷效果。

接地阻抗

土壤電阻率是重要的設計考慮因素。對于不同的土壤類型，水分含量和溫度，它會顯著變化，并且會引起接地阻抗的變化。

短而直接的接地連接

雷電放電產生的電壓主要取決于電流的上升時間和接地路徑的阻抗（主要是電感）。

由于長距離，間接路徑或接地導體布線中的急劇彎曲而產生的任何串聯電感，極快的上升時間會導致電壓大幅上升。這就是為什么短而直接的接地連接很重要的原因。

從電極系統到地面的耦合

接地電極系統將雷電流耦合到地面的效率取決于許多因素，包括接地電極系統的幾何形狀，導體的形狀以及有效耦合到土壤中的因素。

良好接地系統的特征

簡而言之，四個特性對接地至關重要

1.導電性好

2.能夠承受可用電氣故障電流的導體

3.使用壽命長-至少40年

4.低接地電阻和阻抗

任何接地裝置的基本原理應是嘗試使電極或?qū)w與周圍土壤的表面積增大。這不僅有助于降低接地系統的接地電阻，而且還可以極大地提高雷電沖擊條件下接地系統的阻抗。

等電位鍵合

等電位聯結有助于確保在不同的輸入導體（例如金屬水服務，電力系統，電信系統和本地地面）之間不會出現危險的電位差，并且還可以減小步進和接觸電位。

良好的耐腐蝕性

接地電極系統應耐腐蝕，并與埋在地下的其他導體兼容。

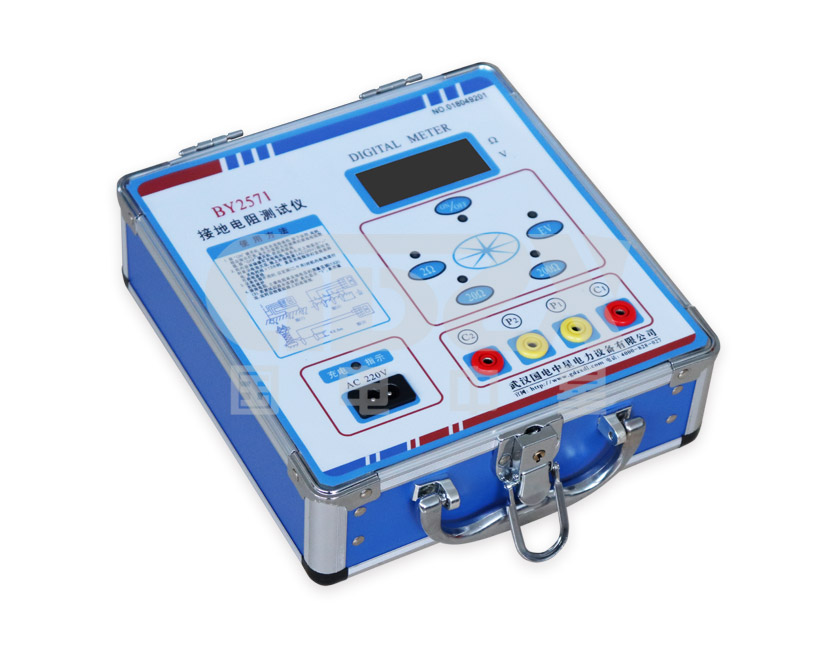

迄今為止，銅是用于接地導體的常用材料。通常，應采用接地電阻測量儀（或接地電阻測量裝置）維護或檢查程序，以確保接地系統的長期有效性。

接地電阻

當電流從接地電極流入周圍的土壤時，通常被稱為流過一系列直徑不斷增大的同心殼。每個相繼的外殼都有較大的電流流通面積，因此電阻較低。

在遠離接地導體的某個點上，電流耗散變得很大，電流密度如此之小，以至于電阻可以忽略不計。

從理論上講，接地電阻可以從以下通式得出：

R = P×L / A電阻=電阻率×長度/面積

這個公式說明了為什么同心地球的外殼距離接地棒越遠，電阻會降低：

R =土壤的電阻率×外殼厚度/面積

在接地電阻的情況下，假定整個體積中的土壤（或土壤）電阻率均勻，盡管實際上情況很少。電極系統的方程非常復雜，通常僅表示為近似值。

單接地電極系統常用的公式如下：

R =ρ/2πL

參數：

R =接地棒對大地（或土壤）的電阻（以歐姆為單位）

L =接地電極的長度

r =接地電極半徑

ρ =以歐姆-厘米為單位的平均電阻率。
