新型數字式局部放電檢測技術解析——以ZXJF-2006系統為例

在電力設備狀態檢測與絕緣診斷領域，局部放電測試是評估高壓設備運行狀態的關鍵手段。隨著數字化與智能化技術的發展，傳統基于示波管和物理旋鈕的局放測試儀正逐漸被新一代數字儀器所替代。本文將以ZXJF-2006局部放電測試系統為例，從系統架構、性能指標與使用體驗等方面展開分析，供相關技術人員參考。

一、系統概述與設計理念

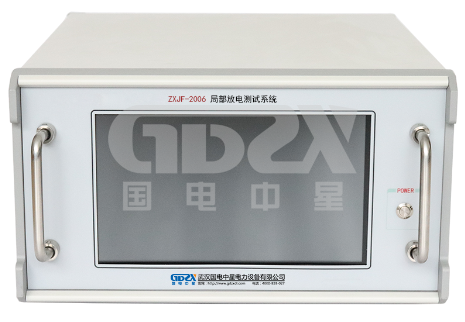

ZXJF-2006是我司研發的一款全數字式局部放電檢測系統。其最大特點是采用10.1英寸電容觸摸屏取代傳統示波管與物理旋鈕組合，實現了操作方式的根本變革。該系統基于32位高性能單片機設計，支持一鍵自動校正、高壓分壓比設置與串口數據上傳，在提升操作效率的同時，也增強了設備的長期可靠性。

二、核心性能指標解析

1. 多通道與寬電容范圍

系統具備四通道同步檢測能力，適用于多繞組或三相設備的同步測試。其測試電容覆蓋范圍達6pF~250μF，可滿足從小型絕緣件到大型電力變壓器、GIS等不同容量試品的檢測需求。

2. 靈活的頻帶組合與增益調節

系統提供九種頻帶組合，低頻端可選10/20/40kHz，高頻端可選80/200/300kHz。配合6檔粗調（檔間差20±1dB）與連續細調（范圍>20dB），能有效適應不同現場干擾環境，優化信噪比。

3. 高精度測量與顯示

○    放電量顯示：支持1~2位小數，誤差控制在±3%（滿度）。

○    試驗電壓：量程150kV，誤差±1%。

○    時基與時間窗：支持多種橢圓掃描頻率，時間窗位、寬可獨立調節，有助于在復雜干擾環境中分離有效放電信號。

三、靈敏度與通流能力對比

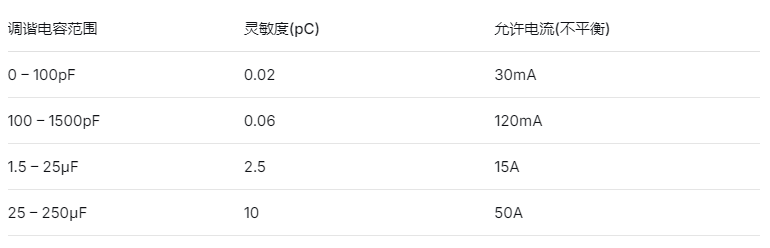

系統在不同調諧電容范圍內的檢測靈敏度與允許電流如下（節選）：

該設計使其既能檢測微弱放電信號，也能在大電流條件下保持穩定運行，覆蓋從實驗室精密測量到現場大容量設備測試等多種場景。

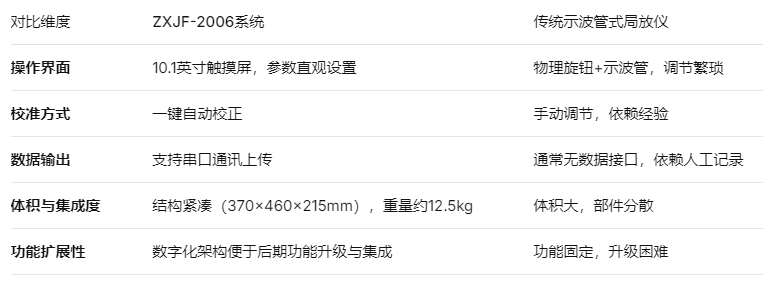

四、與傳統儀器的對比優勢

五、總結

ZXJF-2006局部放電測試系統憑借其全數字化的硬件平臺、豐富的頻帶組合、靈活的通道配置以及直觀的觸摸屏操作，較好地解決了傳統局放測試中操作復雜、數據記錄不便等問題。該系統適用于電力部門、制造廠商及科研院所等單位，在對GIS、變壓器、電纜等高壓設備進行絕緣狀態評估時，能夠提供可靠、高效的測試支持。
