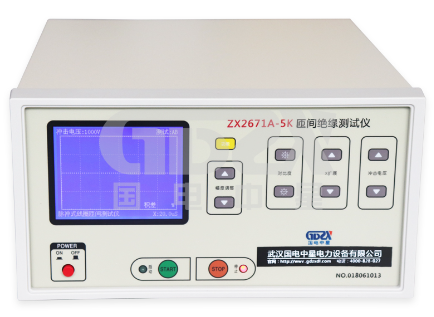

探析匝間絕緣測試技術：以ZX2671A-5K為核心的測試方案對比

引言
      在電機制造與維護領域，繞組匝間絕緣的可靠性是決定設備壽命與運行安全的關鍵。傳統的兆歐表、直流電阻測試等方法難以發現早期的匝間絕緣缺陷，而“沖擊波形比較法”已成為行業公認的有效檢測手段。本文將圍繞ZX2671A-5K匝間絕緣測試儀的技術方案，與其他測試方法及同類設備進行對比分析，旨在為技術人員提供深入的選型與應用參考。

一、 核心技術對比：“沖擊波形比較法”的優勢

ZX2671A-5K所采用的“沖擊波形比較法”是一種動態、非破壞性的測試方法。其原理是將高壓脈沖同時施加于標準件和被測件，通過比較兩者衰減振蕩波形的一致性來判斷絕緣狀況。

○   與傳統方法的對比：

◇   絕緣電阻測試： 僅能反映繞組對地或相間的整體絕緣狀況，無法檢測出匝間因絕緣薄弱、局部放電等形成的微小差異。

◇   直流電阻測試： 只能發現嚴重的匝間短路，對于早期、高阻性的絕緣劣化幾乎無法識別。

◇   ZX2671A-5K的優勢： 它對電暈放電、局部短路、嵌線錯誤等細微故障具有極高的靈敏度。波形重疊、差異面積計算等功能，能將肉眼難以分辨的差異量化，實現精準判斷。

二、 關鍵性能指標分析與應用場景

ZX2671A-5K的技術指標決定了其廣泛的應用范圍和可靠的測試能力。

1.寬范圍可調脈沖電壓（500V ~ 5000V）：

○   對比分析： 一些經濟型測試儀的電壓范圍較窄或不可調。ZX2671A-5K的寬電壓范圍使其能覆蓋從微特電機、繼電器（使用較低電壓）到小型電機、變壓器（需要較高電壓）等多種產品的測試需求。100V的步進精度便于技術人員根據產品規格逐級升壓，找到最佳的測試電壓點。

2.標準的波前時間與脈沖電容（0.5μS， 0.01μF）：

○   對比分析： 這個參數組合模擬了實際運行中可能出現的操作過電壓等瞬態應力，符合GB 755等國家標準的測試要求。相比于參數不規范的設備，ZX2671A-5K的測試結果更具可比性和權威性，能真實反映繞組在高頻沖擊下的耐受能力。

3.高分辨率液晶顯示與波形處理：

○   對比分析： 5.1英寸、320×240分辨率的顯示屏，確保了波形顯示的清晰度。相比于某些仍使用小型或低分辨率屏幕的設備，它在對比觀察標準波形與測試波形時，能更直觀地展現波形重合度、相位差等關鍵信息，大大降低了誤判風險。

三、 綜合評述：ZX2671A-5K在行業中的定位

綜合其性能特點與技術指標，ZX2671A-5K在同類產品中呈現出以下鮮明特點：

○   測試覆蓋度高： 從電動工具到小型變壓器，其寬電壓范圍使其成為生產線質檢和實驗室維修的通用型工具。

○   判斷直觀可靠： “沖擊波形比較法”結合清晰的波形顯示，將抽象的絕緣狀態轉化為可視的圖形差異，技術人員的經驗?zāi)艿靡愿咝н\(yùn)用。

○   設計注重實用性： 7.2kg的重量和標準機箱尺寸，兼顧了移動的便利性與臺架使用的穩定性。40W的低功耗也體現了其節能環保的設計理念。

結語
在電力設備檢測領域，選擇一款測試原理科學、性能指標過硬、操作直觀可靠的儀器至關重要。ZX2671A-5K匝間絕緣測試儀基于成熟的“沖擊波形比較法”，憑借其寬電壓范圍、標準化的測試參數和清晰的數據呈現，為技術人員提供了一套值得信賴的匝間絕緣測試方案。深入理解其技術內核，有助于我們?cè)陔姍C(jī)的生產、質檢與維護工作中，更有效地排查早期隱患，保障電力系統的穩定運行。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
