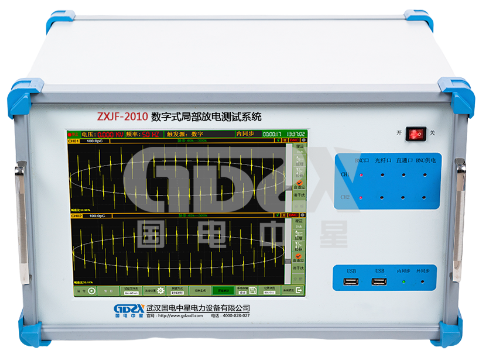

精準洞察絕緣隱患：ZXJF-2010數字式局部放電巡檢儀技術深度解析與應用優勢

在電力設備的預防性試驗與狀態檢修中，局部放電檢測是診斷設備絕緣缺陷、預警潛在故障的關鍵技術。ZXJF-2010數字式局部放電巡檢儀，作為一款集現代電子與計算機技術于一體的高性能檢測工具，為現場技術人員提供了強大的數據采集與診斷能力。本文將從技術參數入手，深入剖析其在實際應用中的性能與優勢。

一、 核心性能：從靈活采樣到精準測量

一款優秀的局放檢測儀，其核心在于如何準確捕獲微弱的放電信號。ZXJF-2010在硬件層面為技術人員提供了高度的靈活性和精確度。

○   可調采樣率與精度：設備提供從 0.5M 到 20M 的多檔可調采樣率，使技術人員能夠根據不同的檢測對象和干擾環境，在測量速度與信號細節之間做出最優平衡。配合12bit的采樣精度，確保了即使是非常微弱的脈沖信號也能被高保真地記錄，減少了量化誤差。

○   寬頻帶與量程切換：三個可選的頻帶范圍（20k-100kHz, 80k-200kHz, 40k-300kHz）結合5檔量程切換（60dB至-20dB），構成了強大的抗干擾與信號適配能力。在現場復雜電磁環境下，技術人員可以通過切換頻帶來避開主要干擾頻段，并通過量程調整確保信號既不飽和也不丟失，有效提升信噪比。

二、 診斷能力：從波形觀察到智能分析

ZXJF-2010超越了傳統儀器“只測不看”的局限，其配置的分析軟件將檢測數據轉化為直觀、多維度的診斷依據。

○   多維度圖譜顯示：具備時域波形、2D/3D統計圖譜（φ-Q、φ-N-N） 等功能。技術人員可以通過圖譜快速判斷放電類型（如內部放電、表面放電等），并評估其嚴重程度。

○   深度波形分析：軟件支持對特定相位窗口的波形進行任意縮放，并可進行頻譜分析。這一功能對于區分多種放電信號、識別特定類型的絕緣缺陷具有極高價值，使故障分析從“經驗判斷”走向“數據驅動”。

○   數據管理與追溯：支持自動/手動保存試驗數據與瞬態故障波形，并可通過SD卡擴展至32GB存儲。這為建立設備絕緣狀態檔案、進行縱向?qū)Ρ确治鎏峁┝藞?jiān)實基礎，符合狀態檢修的數據管理需求。

三、 操作與便攜性：為現場而生

作為一款巡檢儀，ZXJF-2010在設計上充分考慮了現場工作的復雜性與移動性需求。

○   人性化人機交互：采用 7英寸TFT觸摸屏，結合WINCE 6.0操作系統，操作邏輯清晰直觀，降低了現場使用的學習成本。

○   豐富的擴展接口：配備USB、RS232、網口等，支持外接鼠標、鍵盤、移動存儲設備甚至與PC進行數據同步，極大地?cái)U(kuò)展了數據交換與外部控制的可能性。

○   持久的供電與便攜設計：內置16.8V鋰電池，可支持8小時連續工作，滿足絕大多數現場巡檢任務。4.7kg的重量與緊湊的尺寸，使其成為真正可以“提起來就走”的精密實驗室。

四、 橫向?qū)Ρ龋篫XJF-2010的核心優勢

與同類設備相比，ZXJF-2010的突出優勢體現在：

1.靈活性：可變的采樣率與頻帶，使其能適應從高壓電纜到GIS、變壓器等不同電力設備的檢測需求。

2.深度分析能力：其軟件提供的頻譜分析和波形詳查功能，在許多同級別設備中屬于高階功能，為深度故障診斷提供了工具。

3.系統完整性：從數據采集、現場分析到數據存儲與導出，它形成了一個完整的工作閉環，有效提升了現場檢測工作的效率與專業性。

總結

ZXJF-2010數字式局部放電巡檢儀憑借其硬件的精準性、軟件的智能性以及設計的便攜性，成功地將實驗室級的局放分析能力帶到了現場。對于致力于提升電力設備狀態監測水平的技術人員而言，它不僅僅是一個檢測工具，更是一個能夠精準洞察絕緣內部隱患、輔助進行科學決策的“專業伙伴”。熟練掌握其各項功能，將極大提高對潛在絕緣故障的預警與診斷能力。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
