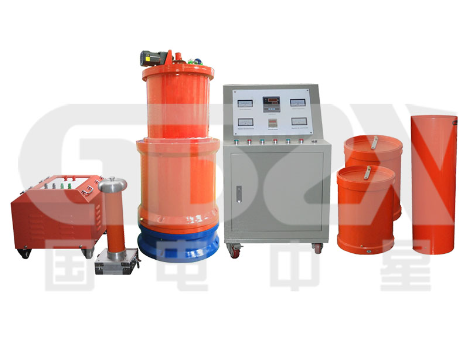

技術深析 | ZXGXZ系列調感式發電機耐壓諧振裝置：與傳統方案的對比及選型應用指南

在發電機的交接及預防性試驗中，工頻交流耐壓試驗是檢驗定子繞組絕緣強度的最關鍵項目。然而，面對發電機定子繞組巨大的對地電容量，傳統的試驗設備（如諧振變壓器或常規試驗變壓器）往往顯得笨重、低效且存在安全隱患。本文將以國電中星的ZXGXZ系列調感式發電機耐壓諧振裝置為核心，從技術原理、性能對比和實際應用三個維度，為技術人員提供一份深度的選型與操作參考。

一、 核心問題：為何發電機耐壓試驗需要諧振？

發電機定子繞組相當于一個大型電容器，在50Hz工頻下進行高壓試驗時，會產生巨大的容性電流（Ic = U * ωC）。這會帶來三大挑戰：

1.所需電源容量巨大：試驗設備需要提供全部無功功率，導致設備體積龐大、笨重。

2.波形失真：傳統試驗變壓器的非線性特性可能導致輸出電壓波形畸變，對絕緣診斷產生干擾。

3.故障沖擊大：若試品在試驗中被擊穿，巨大的短路電流會嚴重?zé)龤Ч收宵c，擴大損傷。

ZXGXZ系列的解決方案：采用“變頻串聯諧振”技術，利用可調電抗器與試品電容形成串聯諧振回路，在諧振點（f = 1/(2π√LC)）附近進行試驗。

二、 ZXGXZ系列與傳統方案的性能對比

三、 關鍵技術指標解讀與選型要點

ZXGXZ系列并非單一產品，而是一個覆蓋不同容量需求的系列。技術人員在選型時需重點關注以下幾點：

1.確定試品電容范圍：

○   這是選型的首要步驟。參考文末的《電力系統常用發電機功率容量參考表》，例如一臺QFSN-300-2型發電機的相電容約為0.18~0.2μF。

○   根據公式 P = U2 * ω * C 估算所需試驗容量。例如，對20kV發電機進行 2Un + 3kV = 43kV 交流耐壓試驗，當C=0.2μF時，所需容量 P ≈ 43k2 * 314 * 0.2e-6 ≈ 116kVA。

2.匹配裝置型號：

○   ZXGXZ-100/50：適用于電容≤0.13μF的發電機，如QFS-125-2等。

○   ZXGXZ-150/50：適用于0.13~0.2μF，覆蓋QFSN-200-2及部分300MW機組。

○   ZXGXZ-225/50：適用于0.2~0.27μF，覆蓋大部分300MW至500MW機組。

○   ZXGXZ-350/50：適用于0.27~0.33μF的大型發電機。

3.理解“調感”與“調頻”：

○   調感：通過調節電抗器鐵芯氣隙，連續改變電感量L，能在50Hz±2Hz的嚴格工頻范圍內實現精確諧振，完全符合國標對發電機試驗的頻率要求。

○   調頻：在小范圍內輔助調整，確保系統在最佳諧振點工作。

四、 總結

對于從事發電機高壓試驗的技術人員而言，選擇ZXGXZ系列調感式諧振裝置，意味著選擇了：

●  高效：小電源驅動大試驗，準備工作大幅簡化。

●   安全：優異的輸出波形和天然的短路電流抑制能力，為設備和人員提供雙重保護。

●   精準：嚴格的工頻輸出和純正的正弦波，確保試驗的有效性和權威性。

●   便捷：模塊化設計和清晰的選型配置，使現場試驗變得靈活、可靠。

該裝置成功解決了傳統方法在發電機交流耐壓試驗中的核心痛點，是提升試驗效率與安全保障水平的理想之選。
