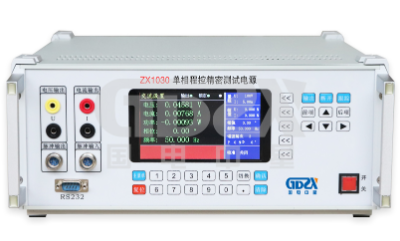

ZX1030單相程控測試電源技術解析與同類設備對比：高精度與穩定性的工程實踐

在電力計量、儀表校驗及實驗室測試領域，高精度程控測試電源是確保數據可靠性的核心設備。ZX1030單相程控測試電源憑借其FPGA+DDS技術架構、閉環PID調節及多重保護設計，成為單相測試場景中的標桿產品。本文將從技術原理、性能指標及橫向?qū)Ρ热齻€(gè)維度，深入剖析其優勢，為技術人員選型與優化測試方案提供參考。

一、核心技術解析

信號生成與放大

• FPGA+DDS技術：通過直接數字合成（DDS）實現0.001Hz頻率分辨率和0.1°相位精度，優于傳統模擬信號源（如RC振蕩電路）的溫漂問題。

• 高保真功率運放：輸出失真度≤0.3%，配合20VA/量程的帶載能力，可驅動容性/感性負載，而普通電源在非線性負載下失真度常超1%。

1. 閉環控制與穩定性

• 數字PID+模擬反饋：電壓/電流精度達0.05級（±0.03%讀數），長期穩定性?xún)?yōu)于開環設計的同類設備（如某品牌SPS3000，依賴手動校準，溫漂達0.1%/℃）。

2. 多功能集成

• 內置電能標準（0.05級）與諧波合成功能（2~32次諧波），對比傳統分體式方案（如“信號源+功率放大器+標準表”），減少系統誤差10倍以上。

二、關鍵指標橫向?qū)Ρ?/p>

三、工程應用優勢

1. 自動化測試

• 支持PC聯機與SCPI指令，校驗效率較手動操作提升5倍（如電能表批量檢定）。

2. 抗干擾設計

• 鋁合金機箱與數字濾波技術，在EMC測試中表現優于塑殼設備（如某競品在3kV浪涌下誤觸發保護）。

3. 輕量化與便攜

• 18kg重量（同類設備多為25kg+），適合現場校驗場景。

四、局限性討論

• 三相擴展不足：需搭配三相源實現完整電能系統測試，而部分高端型號（如ZX3060）原生支持三相。

• 高頻脈沖限制：電能脈沖輸出≤90kHz，對超高精度電能表（如0.01級）需外接分頻器。

結論

ZX1030在單相測試領域以“精度+穩定性+集成度”形成技術壁壘，尤其適合計量院所、儀表廠商的高要求場景。技術人員在選型時需權衡成本與需求，若追求極致性能且預算充足，ZX1030仍是優選；若僅需基礎校驗，可考慮降配版（如0.1級型號）。未來，隨著寬禁帶半導體（SiC/GaN）的應用，測試電源的功率密度與效率有望進一步突破。
       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
