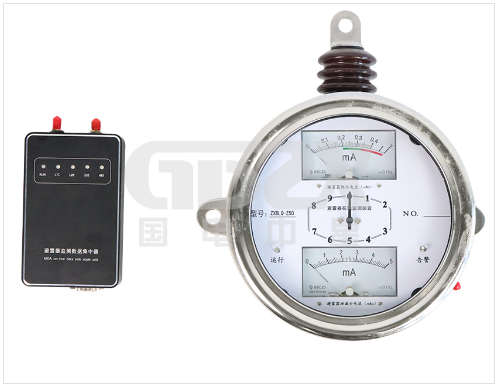

無源供電 + LoRa 無線賦能：ZXBLQ-Z50 避雷器在線監測裝置的技術革新與應用價值解析

在智慧變電站建設浪潮中，金屬氧化物避雷器（MOA）的狀態監測智能化是保障電網安全穩定運行的關鍵環節。傳統的避雷器監測方案常面臨取能困難、布線復雜、維護成本高等挑戰。ZXBLQ-Z50避雷器在線監測裝置（以下簡稱ZXBLQ-Z50）應運而生，憑借其無源供電與LoRa無線通信兩大核心技術，為避雷器在線監測領域帶來了顯著的革新，成為35-500kV變電站智能化改造的有力工具。本文將從技術角度深入剖析其核心優勢與應用價值。

一、 傳統痛點與ZXBLQ-Z50的核心技術突破

1.痛點：供電與布線難題

傳統監測傳感器往往需要外接電源（交流或直流）或依賴電池供電。前者布線復雜，在高壓站內存在安全隱患且成本高昂；后者則需定期更換電池，維護工作量大且不可靠。

有線數據傳輸同樣面臨布線繁瑣、易受電磁干擾、擴展性差等問題。

2.ZXBLQ-Z50的核心突破：

無源供電傳感器： ZXBLQ-Z50的傳感器單元摒棄了外部電源線和電池，采用創新的無源取能方式（通常指從被測避雷器的泄漏電流或周圍電磁場中獲取微量能量）。這不僅徹底解決了供電難題，還帶來了：

免維護： 傳感器壽命理論上等同于避雷器本體，極大降低運維成本。

高安全性： 無外接電源線，避免因布線帶來的絕緣和爬電風險。

簡化安裝： 部署靈活快捷，尤其適合老舊站改造。

LoRa無線通信： 傳感器與集中器（DSU）之間采用LoRa擴頻無線技術進行數據傳輸。

強穿透性 & 遠距離： LoRa技術以出色的抗干擾能力和遠距離傳輸（標稱500米無屏蔽）著稱，非常適合變電站內復雜電磁環境和金屬構架林立的情況，確保數據穩定可靠回傳。

低功耗： 與無源供電完美匹配。傳感器平均功耗僅0.3mW（<3.3V@100uA），使得微弱的無源取能足以支撐其長期穩定運行。

組網靈活： 便于構建覆蓋整個變電站的傳感器網絡，擴展性強。

二、 技術性能深度解析：精準感知與可靠監控

ZXBLQ-Z50不僅解決了基礎連接問題，其監測性能也達到了專業水準：

1.核心監測參數全面：

全電流 (有效值)： 范圍100uA ~ 50mA，精度±2%±5uA。覆蓋了MOA從正常小泄漏到動作大電流的完整范圍。

阻性電流 (有效值)： 范圍50uA ~ 5mA，精度±2%±5uA。阻性電流是判斷MOA閥片老化、受潮的關鍵指標，其高精度測量（尤其在小電流段）對早期故障預警至關重要。

諧波分析： 提供全電流的3次、5次、7次諧波分量（測量精度諧波10%）。諧波含量變化也是評估MOA狀態的重要參考。

動作事件記錄： 準確捕捉避雷器動作電流及對應的精確動作時間，為過電壓事件分析和設備評估提供直接依據。

2.關鍵技術指標過硬：

夾角精度： ±1°。相位角的測量精度直接影響阻性電流分量計算的準確性，±1°的精度滿足工程應用需求。

環境適應性： 工作溫度-30℃ ~ 70℃，濕度0~99%RH；存儲溫度-40℃ ~ 70℃, 濕度0~99%RH。適應我國絕大部分地區變電站的嚴酷戶外環境。

無線性能： LoRa技術，最大發射功率20dBm，在開闊無遮擋環境下傳輸距離可達500m，滿足典型變電站覆蓋需求。

三、 系統架構與軟件功能：構建閉環監控體系

ZXBLQ-Z50構成一個完整的監測系統：

1.前端感知層： 無源無線傳感器，負責就地采集避雷器電流參數。

2.數據匯聚層： 無線數據管理集中器（DSU），接收各傳感器數據，進行本地處理/暫存，并通過有線（如以太網）或無線方式上傳至站控層或遠程主站。

3.后臺應用層： 后臺系統軟件提供核心功能：

實時數據采集與展示

歷史數據查詢與分析

參數閾值設定與超值報警（核心預警功能）

數據導出（支持報表生成、深入分析）

遠程訪問： 支持客戶端在局域網內遠程訪問服務器，方便技術人員隨時隨地瀏覽、查詢數據。

四、 對比優勢與應用價值總結

相較于傳統或有源+其他無線方案的避雷器監測設備，ZXBLQ-Z50的核心優勢在于：

1.革命性的部署便利性： 無源+無線LoRa徹底擺脫了供電和信號線纜束縛，安裝極其簡便快捷，改造工程影響最小化。

2.超低運維成本： 傳感器終身免維護（無電池更換、無電源故障），全生命周期成本(TCO)顯著降低。

3.高可靠性與安全性： 無源設計減少故障點，LoRa抗干擾保障通信可靠；無外接電源提升本質安全。

4.精準的狀態感知能力： 關鍵參數（尤其是阻性電流、小電流）測量精度高，諧波、動作事件記錄完備，為狀態評估和故障預警提供可靠數據基礎。

5.強大的后臺支持： 完善的軟件功能滿足數據管理、報警、分析、遠程訪問等日常運維需求。

應用價值：

1.提升狀態感知能力： 實現避雷器關鍵運行參數的實時、在線、精準監測。

2.實現預測性維護： 基于阻性電流、諧波等趨勢分析，提前發現MOA老化、受潮等隱患，避免故障發生，變“定期檢修”為“狀態檢修”。

3.支持事故分析： 準確記錄動作電流和時間，為雷擊或操作過電壓事件分析提供關鍵證據。

4.助力智慧變電站建設： 提供符合“兩網”建設需求的避雷器智能化解決方案，是構建全面感知的智能變電系統的重要組成部分。

五、 結語

ZXBLQ-Z50避雷器在線監測裝置通過無源供電和LoRa無線通信兩大核心技術的創新性融合，有效攻克了傳統監測方案在供電、布線和維護方面的瓶頸，為35-500kV變電站的避雷器智能化監測提供了一種部署簡便、免維護、高可靠、數據精準的先進解決方案。其全面的監測參數、過硬的技術指標以及強大的后臺軟件，使其成為電網技術人員實現避雷器狀態精益化管理、提升電網安全運行水平的得力工具。在智慧變電站建設和設備狀態檢修深入推進的背景下，ZXBLQ-Z50代表了避雷器在線監測技術發展的一個重要方向，具有廣闊的應用前景。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
