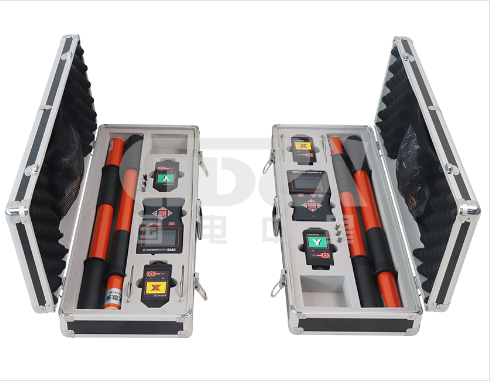

TAG-9003 衛星授時遠程無線高壓核相儀技術解析

引言：高壓核相的技術演進與挑戰

在電力系統運行維護中，核相操作是保障設備安全投運、防止相間短路事故的關鍵環節。傳統無線核相儀受限于射頻信號傳輸距離與穩定性，在超遠距離、屏蔽環境（如地下室、礦井）或復雜電磁干擾下往往力不從心。TAG-9003 遠程無線高壓核相儀的誕生，標志著核相技術邁入“衛星授時時代”，為電力技術人員提供了革命性的解決方案。

一、核心技術突破：多模衛星聯合授時

TAG-9003 的核心競爭力在于其內置的六合一多模衛星授時模塊，這是其實現超遠距離精準核相的根本：

1.全球覆蓋與高可靠性： 同時支持北斗(BDS)、GPS、GLONASS、GALILEO、QZSS 及 SBAS 增強系統，共 32 個跟蹤通道。多系統聯合解算，極大提升在復雜地形、城市峽谷或惡劣天氣下的信號捕獲能力和授時可靠性。

2.超高精度授時 (<30nS)： 這是實現超遠距離核相（>500km）的技術基石。衛星提供精準的“時間戳”，兩端接收器基于此時間基準分別測量本地相位，通過對比絕對相位值而非依賴直接無線傳輸相位信號，徹底突破了物理距離限制。

3.強環境適應性： “衛星授時模式”是其最大亮點。即使設備處于完全無衛星信號的地下室或礦井下，只要在進入前完成授時鎖定，即可依靠內部高穩晶振保持時間精度，持續核相工作 30分鐘以上。熱啟動僅需約 1 秒，大幅提升工作效率。

二、性能參數對比：超越傳統極限

三、核心功能解析：不僅僅是核相

TAG-9003 集多項功能于一身，是名副其實的“電力診斷多面手”：

1.精準核相： 3.5 英寸真彩屏同屏顯示實時相位、頻率，輔以清晰的 “同相”、“異相”、“X/Y 信號正常” 語音播報，結果直觀可靠。相角差 0°-30°判同相，90°-150° 或 210°-270°判異相。

2.高壓驗電： 探測器接近帶電體發出 “嘟--嘟--嘟” 蜂鳴聲，具備高壓驗電器功能，安全雙重保障。

3.相序測試： 可快速判斷線路相序（正序/反序）。

4.變壓器組別判斷： 為變壓器安裝、檢修提供關鍵數據。

5.頻率測量 (45Hz-75Hz, ±2Hz)： 監測線路運行狀態。

四、工程設計細節：安全與易用性

1.安全保障：

絕緣桿拉伸后達 3m (可選 5m)，絕緣強度 AC 110kV/rms。

探測器與接收器本體絕緣強度均達 AC 2000V/rms。

非接觸核相 徹底避免觸碰高壓導體風險。

IP63 防塵防水，適應戶外潮濕環境。

2.智能與便捷：

自動換檔 / 感應強度控制： 自動適應電場強度，尤其在排線密集場所表現優異。

數據保持(HOLD)/查閱： 方便記錄和分析關鍵數據。

背光調節： 適應不同光照環境。

長續航與明確電量提示： 探測器約 10 小時，接收器約 10 小時，低電量有清晰指示（指示燈慢閃/屏幕符號）。

五、典型應用場景

1.超遠距離核相： 跨變電站、長距離輸電線路的相位核對。

2.屏蔽環境核相： 地下配電室、地鐵隧道、煤礦井下等 GPS 信號缺失場所。

3.高電壓等級作業： 安全便捷地對 35kV 以上裸導線進行非接觸核相。

4.環網柜/開關柜核相： 通過低壓感應點對完全密封的柜體進行核相。

5.綜合維護作業： 一次攜帶，完成核相、驗電、相序測試、組別判斷等多重任務。

總結：技術革新的價值

TAG-9003 遠程無線高壓核相儀通過 “多模衛星聯合高精度授時” 技術，徹底解決了傳統設備在距離極限和環境適應性上的瓶頸，將核相能力提升到前所未有的水平。其 550kV 全范圍覆蓋、接觸/非接觸智能切換、多功能集成 以及 IP63 防護、高絕緣安全設計，使其成為電力系統運行、檢修、基建等領域技術人員應對復雜高壓核相挑戰的終極利器。它不僅提升了工作效率和安全性，更在本質上拓展了核相作業的邊界，是高壓測試技術領域一次意義重大的飛躍。掌握并應用好 TAG-9003，是電力技術人員提升核心運維能力的關鍵一步。
