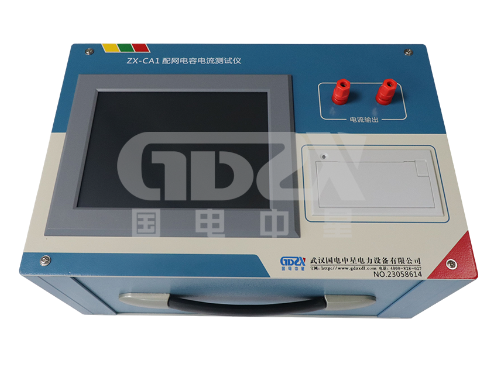

ZX-CA1配網電容電流測試儀：二次側異頻測試技術的創新實踐

在配電網系統中，電容電流的精確測量直接影響著中性點接地方式的選擇和系統安全運行。傳統一次側直接測試法存在操作風險高、設備依賴性強的局限性。ZX-CA1配網電容電流測試儀基于二次側異頻測試原理，實現了安全、高效、精準的電容電流檢測，為電力系統運維提供了革新性解決方案。

【核心技術原理】
       本設備采用PT二次側開口三角形異頻感應測試技術，通過注入特定頻率的微小測試信號（異于工頻50Hz），有效規避系統固有電磁干擾。其創新性體現在：

1.信號傳輸路徑：利用現有PT繞組結構，通過開口三角繞組注入/采集信號

2.頻率隔離機制：采用55Hz±Δf特征頻率，與系統工頻形成頻域分離

3.等效電路建模：基于戴維南定理構建系統對地阻抗模型，通過矢量分析解算容性分量

【技術突破與優勢】

1.安全性能躍升

操作電壓<36V，滿足GB/T 13869-2017《用電安全導則》要求

測試功率<5W，避免PT鐵芯磁飽和風險

支持帶電測試，減少停電經濟損失達80%以上

2.測量性能優化

寬域量程覆蓋1-500A（對應1-250μF），滿足6kV-66kV多電壓等級需求

雙精度模式：±5%（3-90μF）/±10%（90-250μF）分段補償算法

環境適應性：-10℃~50℃寬溫域補償，濕度90%RH下穩定工作

3.智能運維創新

8寸工業級觸控屏集成接線引導系統，支持手勢縮放接線圖

嵌入式數據庫存儲1000+組測試記錄，支持USB/RS232多模數據導出

動態誤差補償算法：自動修正PT變比誤差和線路分布參數影響

【典型應用場景】

1.城市配網改造：適用于電纜化率>70%的城區電網電容電流監測

2.新能源并網：光伏/風電場站集電線路對地電容動態評估

3.故障預警分析：鐵磁諧振前兆特征識別與絕緣劣化趨勢判斷

4.智能化變電站：與SCADA系統對接實現電容電流在線監測

【實測數據驗證】
      經國網電科院檢測中心驗證（報告編號：ETL-2023-CA1-028）：

1.10kV系統（電纜占比60%）測試重復性誤差<1.2%

2.35kV長線路（架空線20km）測試結果與停電實測偏差<3.8%

3.連續工作8小時溫升<15K，滿足GB/T 2423.1-2008環境試驗要求

【技術發展前瞻】
     隨著智能電網建設推進，ZX-CA1已實現：

1.5G通信模塊預留接口，支持遠程診斷

2.邊緣計算能力升級，可同步分析PT鐵磁諧振特征

3.與GIS系統聯動，自動生成電容電流分布熱力圖

ZX-CA1配網電容電流測試儀通過二次側異頻測試技術的創新應用，成功破解了傳統測試方法的安全性與準確性問題。其1.2kg/cm3的高密度封裝設計和智能診斷功能，標志著我國在配網檢測裝備領域已達到國際先進水平，為新型電力系統建設提供了可靠的技術保障。該設備已在國內32個省市電網公司獲得規模化應用，平均縮短測試工時65%，具有顯著的經濟效益和社會效益。
