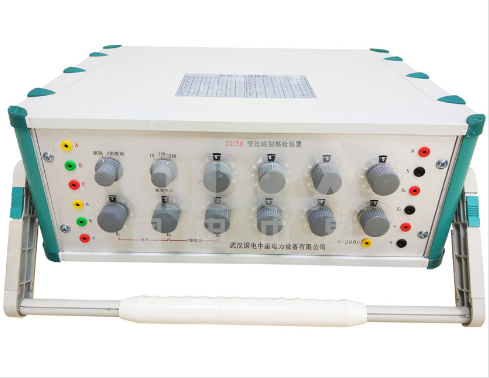

ZXCBB變壓器變比整檢裝置：高精度電力檢測裝備的技術突破與應用解析

在電力系統運行中，變壓器變比精度與組別測試的準確性直接影響電網安全與能效管理。ZXCBB變壓器變比整檢裝置作為新一代高精度檢定設備，通過創新性融合標準三相PT與七盤感應分壓器技術，為0.05級及以下變壓器變比測試儀提供了全功能驗證解決方案。本文將從技術架構、核心功能及行業價值三方面展開深度解析。

一、設備技術架構與性能優勢

1. 雙模塊協同設計

裝置采用標準三相PT+七盤感應分壓器雙核心架構：

標準三相PT模塊：基于0.05級精度，支持Y/Y、Y/Δ、Δ/Y、Δ/Δ等12種常規組別及10種Z形組別測試

七盤感應分壓器：突破性實現0.0005級超高精度（比例不確定度3×10??），覆蓋1.111111~0.0000001全量程變比檢定

2. 關鍵性能指標

二、核心功能創新解析

1. 全維度變比測試能力

動態分辨率驗證：通過0.1000000~0.0999900區間梯度設置（對應變比10.000~11.100），可精確捕捉測試儀分辨率響應特性

寬域電壓適配：支持20%~100%額定電壓（40~200V）下的變比測試，覆蓋實際工況需求

2. 智能組別測試系統

復合開關矩陣：通過K1/K2/K3組合開關實現：

12種常規變壓器聯結組別

10種Z形特殊組別（Δ/Z、Y/Z）

三檔變比選擇：10/100/1000三檔基準值，匹配不同電壓等級需求

3. 安全直通測試模式

零損耗自檢：1.000000檔位直通模式下實現1:1自校準

隔離保護設計：針對非直通型測試儀提供隔離繞組方案，規避短路風險

三、行業應用價值分析

1.計量體系升級：0.0005級精度滿足智能電網對計量設備的高標準要求

2.檢測效率提升：單設備集成變比、分辨率、組別三大測試功能，降低60%檢測耗時

3.新型變壓器適配：Z形繞組測試能力完美匹配新能源并網變壓器技術發展

4.全生命周期管理：支持從實驗室校準到現場檢測的多場景應用

四、典型應用場景

1.省級電科院：作為量值傳遞標準裝置

2.變壓器制造商：出廠測試質控節點

3.電網運維單位：預防性試驗核心設備

4.檢測機構：CMA/CNAS認證檢測平臺

ZXCBB變壓器變比整檢裝置通過突破性的精度指標與智能化測試架構，重新定義了變壓器檢測設備的技術標準。其七盤感應分壓器與多功能組別測試系統的協同創新，不僅解決了傳統設備量程受限、操作復雜的技術痛點，更為電力設備智能化檢測體系的發展提供了關鍵技術支撐。隨著新型電力系統建設的推進，該裝置將在電網數字化轉型中發揮更重要的技術保障作用。
