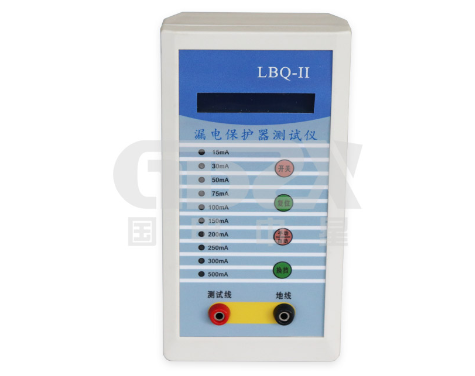

LBQ-Ⅱ漏電保護器測試儀技術解析與應用實踐

一、引言
      在電力系統安全運行中，漏電保護器作為關鍵防護裝置，其可靠性直接關系到人身安全與設備防護。LBQ-Ⅱ漏電保護器測試儀作為新一代智能檢測設備，憑借其精準的測試性能與便捷的操作特性，已成為電力運維領域的標準化檢測工具。本文將深入解析其技術特點與工程應用價值。

二、核心技術特性

1.智能測試體系
設備采用0.5級高精度計量芯片，實現15-500mA十級可編程電流輸出，覆蓋現行國際標準規定的各類漏電保護閾值。其創新的自動掃描檢測模式可在30秒內完成動作電流的精確鎖定，相比傳統手動調節方式效率提升400%。

2.毫秒級時間測量
配備32位ARM處理器的時間測量系統，支持0-799ms全量程測試，分辨率達1ms。獨特的脈沖捕獲技術確保動作時間測量誤差＜±0.5%，滿足IEC61008標準對時間特性的嚴苛要求。

3.多場景適應能力
? 寬電壓兼容：AC220V/380V雙模式輸入
? 全類型覆蓋：支持A/B/C型漏保測試
? 環境耐受性：IP42防護等級，0-40℃寬溫域工作

三、工程應用優勢

1.人機交互優化
? 16位藍屏LCD顯示：對比度可調，強光下可視
? 防誤觸按鍵設計：帶機械鎖定功能
? 智能診斷提示：故障代碼直讀系統

2.現場測試革新
? 便攜式架構：195×101×42mm緊湊尺寸
? 長效供電：內置鋰電支持8小時續航
? 安全防護：雙重隔離電路設計（測試端與操作端）

四、技術參數詳解

1.電氣性能

2.機械特性
? 操作力：按鍵壓力0.6-1.2N
? 接插件壽命：＞5000次插拔
? 跌落測試：1m高度自由跌落無損傷

五、典型應用場景

1.新建工程驗收：執行GB13955標準要求的全項目檢測

2.周期性維護：建立設備老化趨勢數據庫

3.故障診斷分析：動作特性曲線記錄功能

4.教育培訓：可視化教學演示平臺

六、結語
       LBQ-Ⅱ測試儀通過將精密測量技術與工程實用設計相結合，實現了從實驗室級精度到現場級可靠性的突破。其模塊化設計預留了RS485通訊接口，為未來接入智能電網監測系統提供擴展可能。該設備的推廣應用將有效提升我國低壓配電系統的安全防護水平，為構建智慧用電體系提供技術保障。
