10kV柱上斷路器交流耐壓試驗規程及注意事項

交流耐壓試驗工作內容

擺放儀器、接地

連接高壓線、測試線和接地線

施加試驗電壓

停止測量，斷開電源，將試驗回路的高壓端短路放電并接地

操作及工藝

選擇合適位置將工頻耐壓裝置平穩放置，將接地端可靠接地。

參考試驗接線示意圖，正確連接高壓引線和接地線。

試驗過程中應觀察儀表變化情況，如試品出現閃絡、冒煙、擊穿等異常情況，應立即降壓，做好安全措施并進行檢查，根據檢查情況確定重新試驗或終止試驗。

讀取并記錄測量數據及試驗電壓、加壓時間。

停止測量，斷開電源，短路放電接地。

風險和質量控制點

注意預留高壓引線的走向以及與被試斷路器連接的角度滿足要求

注意試驗變壓器和高壓引線與周圍帶電體和地保持足夠的安全距離。

連接應牢固、可靠。

防止接線錯誤。

注意高壓引線與周圍帶電體、接地部位距離。

防止加壓時精神不集中。

注意選擇正確的試驗電壓，避免損壞被試設備。

確保已徹底放電，防止設備、人身傷害。

控制措施

交流耐壓試驗裝置應放置應安全、平穩，保證預留高壓引線的走向以及與被試斷路器連接的角度滿足要求。

試驗變壓器和高壓引線與周圍帶電體和地的安全距離足夠。

檢查被試品狀態。

認真對照接線示意圖檢查。

高壓引線長度合適，布局合理，保持與鄰近物體有足夠的絕緣距離。

加強全過程監護。

按要求選擇正確的試驗電壓。

使用專用放電棒，將試驗回路高壓端放電，并短路接地，方可進行后續工作。

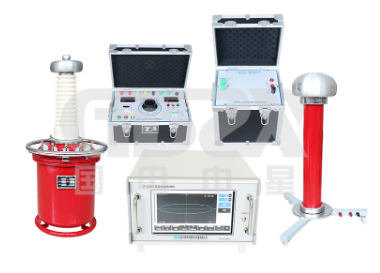

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
