電纜交接與預防試驗的幾種試驗方法對比

電纜交接與預防試驗方法的改進

鑒于直流耐壓試驗不能模擬交聯電纜的運行場強狀態，不能達到所期望的試驗效果，自然就應該轉向用交流耐壓試驗來考核交聯電纜的敷設和附件的安裝質量。

50Hz交流耐壓試驗

由于試驗電壓的性質與運行電壓相同，從機理上說該方法無疑是首選。但由于電力電纜容量大在現場安裝后做交流耐壓試驗對于傳統的50Hz交流試驗設備是極不現實的。

超低頻0.1Hz耐壓試驗

因被試交聯電纜的電容量很大，工頻試驗時所需試驗變壓器的容量也要很大，導致試驗設備重而不適用于現場使用。采用01Hz作為試驗電源理論上可以將試驗變壓器的容量降低到1/500，試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。目前，此種方法主要應用于中低壓電纜的試驗，由于電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。

振蕩電壓試驗

振蕩電壓試驗是用直流電源給電纜充電，然后通過一個球隙對一組串聯電阻和一個電抗器放電從而在電纜上得到一個阻尼振蕩電壓。此種方法放電次數多、所需時間較長，一般不為中壓電纜所采用，通常應用于110kV及以上的電纜。

諧振耐壓試驗

可調電感型諧振試驗系統可以滿足耐壓要求但由于重量大、可移動性差，主要用于試驗室。而變頻諧振試驗系統不但能滿足高壓交聯聚乙烯電纜的耐壓要求，而且具有重量輕、可移動性好的優點，適宜現場試驗。

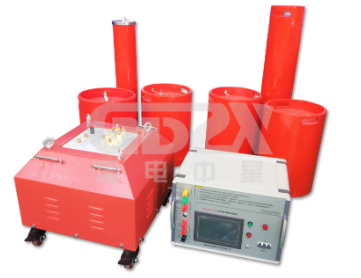

通過廣泛的調查研究和論證變頻諧振試驗裝置，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加的電壓，頻率的調節范圍為30~300Hz，符合CIGREWG21.09《高壓擠包絕緣電纜竣工試驗建議導則》中推薦使用工頻及近似工頻(30~300Hz)的交流電壓。這種交流電壓可以重現與運行工況下相同的場強，并已被證明是有效的試驗方法。
