繼電保護測試儀的硬件結構有哪幾部分？

       繼電保護測試儀是以《微機型繼電保護試驗裝置技術條件（討論稿）》為基礎，再結合用戶意見以及現有同類產品的優缺點，從而研發的一種新型微機繼電保護測試儀。繼電保護測試儀的硬件結構由哪幾部分組成呢？國電中星為您解答。

一、高性能工業控制計算機

        繼電保護測試儀采用高性能工控機作為控制微機，直接運行Window XP操作系統，裝置面板帶有8.4 ” TFT真彩色LCD顯示器，外接PC鼠標和內嵌式鍵，盤面板上還設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。只需簡單的計算機知識就可掌握操作，界面友好，直觀方便。

二、數字信號處理器微機

        繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于儀器采用的是一體結構，內部緊湊，數據傳輸距離短，每周波擬合的波形點數超過2000點，克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。正是因為波形點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證高的精度。

三、 D/A轉換和低通濾波

        繼電保護測試儀采用真16位D/A轉換器，16位分辨率保證了全范圍內電流、電壓的精度和線性度。由于D/A分辨率高和波形點數高，D/A轉換輸出的階梯波波形質量相當高，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，有效克服了幅值和相位漂移等問題。

四、電壓、電流放大器

        相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，加上散熱結構，具有完備的過熱、過流、過壓及短路保護。

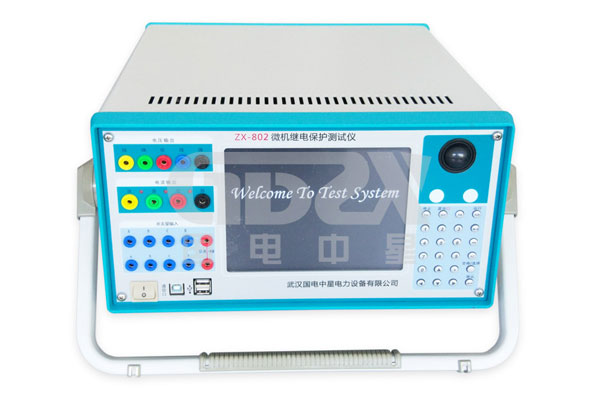

        國電中星生產的新型繼電保護測試儀的功能強大，體積小，精度高，還有ZX-702微機繼電保護測試儀、ZX-802微機繼電保護測試儀、ZX-1200微機繼電保護測試儀、ZX-1600微機繼電保護測試儀、ZX-6000光數字繼電保護測試儀等多種型號可供選擇，選擇繼電保護測試儀，上國電中星。
