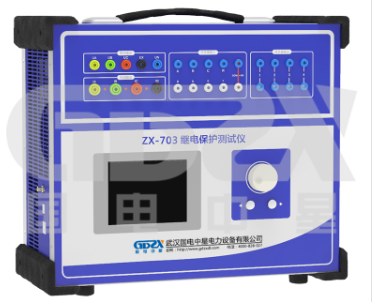

微機繼電保護測試儀直流試驗操作說明

繼電保護測試儀直流試驗?zāi)K提供專門的直流電壓和電流輸出，主要是為了滿足做直流電壓繼電器、時間繼電器以及中間繼電器等試驗的要求。

界面說明

“直流試驗”模塊和“交流試驗”模塊的界面相似，使用方法也基本相同，使用時，請參照““交流試驗”。現將其不同之處簡述如下：

參數設置

每相電壓最大輸出為+160V，當需要輸出更高的電壓時，可采用兩相電壓輸出，數值上一正一負，這樣輸出電壓最高可達320V。比如 UA=100V，UB=-100V，則UAB=100一 (-100)=200V，右圖所示。線電壓的幅值顯示在主界面的左下角。UA 和 UB 的值不一定要求相等，但需注意正、負極性。

單相最大電流輸出為10A，如需要輸出更高的電流可采用兩路或三路電流并聯輸出的方式，每相幅值應基本相等。

注意：

在做時間繼電器試驗時，由于一般動作時間較長，應選用“手動”試驗方式，給繼電器加上額定電壓后不需變化，一直等待其動作。接線時，應將繼電器的延時接點接至測試儀的開入量。

獨立的直流輸出

此裝置設有一路獨立的大功率直流輸出電源。現場試驗時，若需要為保護提供一路直流電源，可以采用該直流電源。該電源提供了 110V或220V 兩個檔位輸出，并且在一定范圍內可調。

使用時請先從保護說明書中弄清楚其額定直流工作電壓。然后正確撥好 110V 或220V檔位，并用萬用表測量輸出，手調調節旋鈕將輸出電壓調節至所需電壓值后，再接入保護裝置的電源回路中。

如果保護的顯示不正常，請先用萬用表測量測試儀輸出的直流工作電壓，看是不是電壓不對，或保險管燒懷。

注意：

該直流電源在繼電保護測試儀通電后即有輸出，請注意用電安全！
