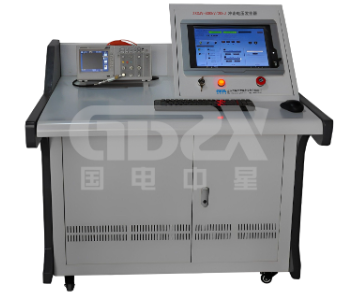

變壓器雷電沖擊試驗不同連接點的試驗方法

1、在線路端子上試驗時的連接

沖擊試驗的順序是將沖擊波連續地施加到被試繞組的每一個線路端子上。對于三相變壓器，繞組的其它線路端子應直接接地或通過一個不超過所連接的線路波阻抗的低阻抗接地。

如果繞組有中性點端子,則該中性點端子應直接接地或通過一個低阻抗(例如測量電流用的分流器)接地。油箱也應接地。

當試品為獨立繞組變壓器時，所有非被試繞組的端子均應直接接地或通過阻抗接地，以使在任何情況下，在這些端子上產生的電壓被限制到不大于其額定雷電沖擊耐受電壓的 75%(對星形聯結繞組)或50%(對三角形聯結繞組)。

如試品為自耦變壓器，當對高壓繞組的線路端子試驗時，如果公共繞組的線路端子為直接接地或通過測量電流用的分流器接地，則不可能較好地獲得標準的沖擊波形。當試驗公共繞組的線路端子時，如果高壓繞組線端接地，也有同樣的情況。此時，允許將這些不試的線路端子通過不大于 400Ω的電阻接地。此外，在不試線路端子上出現的對地電壓應不超過其額定雷電沖擊耐受電壓的 75%(對星形聯結繞組)或50%(對三角形聯結繞組)。

在低阻抗繞組的沖擊試驗中，欲在被試線路端子上得到正確的沖擊波形可能是困難的，此時，有較大的偏差也是可以接受的(1)。將受試相的非被試端子通過電阻接地可能簡化這一問題。此電陽值的選擇，應使在這些端子上所產生的電壓被限制到不大于其額定雷電沖擊耐受電壓的 75%(對星形聯結繞組)或 50%(對三角形聯結繞組)。此外，在簽訂合同時，經雙方協商，也可采用傳遞沖擊波的方法，見3。

除上述主要方法外，其它見2和3。

2、中性點端子上的沖擊試驗

當一個繞組的中性點端子規定了額定沖擊耐受電壓時，可用如下的試驗進行檢驗：

a)間接施加法

沖擊試驗時，沖擊波施加于任一線路端子上或三相繞組連接在一起的全部三個線路端子上。中性點端子通過一個阻抗接地或開路，當一個標準的雷電沖擊波施加于線路端子時，在中性點端子上所產生的電壓幅值應等于該中性點端子本身的額定耐受電壓值，對其上的沖擊波形不作規定。對施加于線路端子的沖擊電壓峰值不作規定，但它應不大于該線路端子的額定雷電沖擊耐受電壓的75%;

b)直接施加法

將峰值等于中性點的額定耐受電壓的沖擊波直接施加于中性點端子上，此時所有的線端均應接地。在這種情況下，允許波前時間較長，但不大于13 us。

3、低壓繞組的傳遞沖擊波試驗方法

當低壓繞組在運行中不會遭受來自低壓系統的雷電過電壓時，經制造廠與用戶協商，該繞組可以用由高壓繞組傳遞來的沖擊波進行試驗。
此外，當直接對低壓繞組施加沖擊波時，高壓繞組可能受到過高的電壓，尤其是當調壓范圍大的帶分接的繞組在結構上靠近低壓繞組時更是這樣。此時，最好采用傳遞沖擊波方法。
