電氣人須知的27條電氣小知識點

        關于開關柜、斷路器、避雷器、互感器等電力設備的27條小知識點，每一個電氣人都應該知道，國電中星溫馨提示您，閱讀全文。

一、開關柜相關

Q1、開關柜為什么叫“成套”，都由什么柜組成？

開關柜由進線、計量、PT、出線等組成。柜內裝有一次、二次元件，在應用中必須配套使用，所以叫“成套”。

Q2、 我國電力電壓有多少個級別，并說出分級的作用。

電壓分為500kV、220kV、110kV、35kV、10kV、380V、220V等級別。

由于電壓的高低與線損有關，電壓越高、線損越低。這樣，輸送電的距離越遠，需要輸送的電壓級別就越高。

Q3、 為什么要卸電壓（10kV級別）？用什么方法可以安全卸電壓？

為了防止停電之后電容還有余電，影響人員安全，所以必須卸電壓。

安全卸電壓的方法：打開柜門或屏板時，不可直接用手接觸母線。先用10kV的試電筆檢查是否有電，然后用一根導線，一端接地、另一端接在試電筆前端，用試電筆前端接觸母線放電，放電完成后才可進行維修。

Q4、 10kV試驗電的電壓應該是多少？國內、國際標準有什么區別？

國內：柜體4.2萬伏，斷口4.8萬伏；

國際：3.6萬伏

Q5、 如何理解開關柜型號中KYN各字母的含義？

K：表示金屬封閉鎧裝式

Y：表示移開式

N：表示戶內

Q6、 泄壓通道的作用是什么？

泄壓通道的作用是防止柜體發生爆炸時影響其他部分的正常工作。柜體發生爆炸時將會產生一股強勁的氣浪。帶有泄壓通道的開關柜，則氣浪可由頂部排出,否則氣浪就會向薄弱的地方沖開。

Q7、 開關柜應裝配那些主要一次元件？

斷路器、避雷器、觸座、零序互感器、電流互感器(CT)、電壓互感器(PT)、高壓熔斷器等。

Q8、環網開關柜的作用是什么？靠什么保護變壓器？

作用是可帶負荷分合閘，他靠高壓熔斷器來保護變壓器。

Q9、空氣絕緣距離的國家標準是多少？

相間相對地的空氣距離，10kV要求125mm。

Q10、隔離插頭、隔離開關有什么作用，用于哪種柜類？

隔離插頭，用于手車柜；隔離開關用于固定柜。其作用均為不帶負荷分合閘，方便維修。

Q11、高壓柜電流大致分幾級？負荷開關屬哪級？

分大 中 小，即：3150A、1250A、630A 三級。負荷開關屬630A級別。

Q12、高壓熔斷器作用是什么？

作保護變壓器用，PT屬小型變壓器類。

Q13、接地開關起什么作用？

接地開關安裝在出線端，檢修時可以防止倒供高壓電，保證人身安全。

Q14、空開關柜作用是什么，它靠什么來保護變壓器？

其作用是真空滅弧，可帶負荷分合閘，作輸送電用，靠電流互感器及儀表切斷電流來保護變壓器。也可裝其他元件，作其他用途。

二、避雷器相關

Q15、避雷器的原理是什么？

基本原理：當過電壓被傳來時。內外間隙S1，S2同時擊穿。強大雷電流通過接地裝置流入大地限制了過電壓的幅值。

Q16、避雷器的作用是什么？為什么每組柜都至少有一個避雷器？

避雷器按電壓等級設計，千萬不能裝錯。有些還根據用途不同設計而設計不同。如：發電廠輸出電的、有線路運行的、有電容的。

避雷器主要是當線路中某地段產生過高電壓時，可將其吸收以達到線路安全運行的目的。如：進線柜有一套避雷器，可保護柜內線路安全；而外路電源在進柜時，已經裝有避雷器，所以如果外路電源產生高電壓，由于有避雷器作保護，入柜時就比較安全；出線柜下端帶避雷器，主要是考慮真空斷路器分合時會產生過電壓現象，所以必須安裝避雷器以代替過電壓吸收器。

三、互感器相關

Q17、說說電流互感器及零序互感器的作用。

電流互感器起計量保護作用；

零序互感器起保護作用。

Q18、電流互感器可以返轉裝配嗎？為什么？

正常流向L1→L2，如果由L2→L1 ，則二次線設計需作修改。

Q19、PT與CT叫法代表什么？

PT—電壓互感器，CT—電流互感器

Q28、AC與DC叫法代表什么？

AC—交流電，DC—直流電

Q20、電流互感器是什么？

基本結構：電流互感器是一個時用來擴大量程的變流器。

基本結構和普通電壓器一樣，也是由鐵芯和繞在鐵芯上的原付線圈組成，使用時，主的原邊與被測電路負荷串聯，付邊串接5A的電流表和保護繼電器電流線圈由于其原邊用粗導線，其匝數只有一匝或幾匝，固而它的電陰極小，電壓很低，串入被測電路后因而并不改變補測電流，付邊導線很細，匝數很多，但其感應電勢并不高（只有幾伏）付邊電流表和繼電器線圈電阻都很小，工作時，付邊可視為短路狀態，根據變壓器運行原理：電充互感器原邊電流之比應與匝數成反比：L1/L2=W2/W1或L1=W2/W1L2。W2/W1=K2變比。

Q21、電壓互感器是什么？

基本結構：是擴大電壓量程的特殊變壓器，基本結構和普通變壓器相同。故電壓互感器原邊和付電的電壓關系U1/U2=W1/W2。

四、斷路器相關

Q22、斷路器有幾種操作機構？

手動、自動分電、磁、彈簧、接觸器用磁吸。如：低壓的空氣開關用手動

高壓的真空開關用CD10或CD17（電磁機構）、用CT8或CT19（彈簧機構）

Q23、斷路器的分類：

（1）真空斷路器：利用真空（真空度為100000汞柱以下）作為滅弧介質和主絕緣介質。滅弧的動靜觸頭均密封在真空滅弧室內。主要有10VK。35KV電壓等級。

（2）六氟化硫斷路器：問世較晚。七十年代初才被廣泛應用，目前已是電力系統的設備，以SF6氣體作為滅弧介質。切斷能力比一般斷路器高10倍左右。電弧電壓低。燃弧時間短觸頭燒壞少，能頻繁操作。缺點SF6較貴。需要回收裝置，結構較復雜。我國已制造出勤率220KV以SF6為主體的全封閉式組合電器。把斷路器，隔離開關。互感器，避雷器。母線等變電站的主要設備全部裝在交有SF6氣體的密封容器中大大減小了變電站占地空間。是高壓電器發展主要方向。國外已廣泛應用。

（3）斷路器：以壓縮空氣為滅弧介質。在高壓方面目前是主要產器。我國產380KV。國外已產765KV。

（4）自產所斷路器：利用固定介質受電弧作用分解成氣體進行吹弧使電弧熄滅。電壓低斷流小。適用于農業用電子統。

（5）磁吹斷路器：利用磁場將電弧吹入滅弧柵中。

Q24、真空斷路器起什么作用？

能帶負荷分合閘，用真空滅弧。

Q25、用什么方法檢查真空開關是否真空？

用耐壓試驗檢測。斷口用4.8萬伏檢測。

五、變壓器相關

Q26、電力變壓器是什么？

變壓器是一種變換電壓（電流）的電氣設備。它不能變換功率。

基本結構：主要由一個閉合鐵芯和繞在鐵芯上兩個匝數不同并互相絕緣的線圈（即繞組）組成，為了減小渦流及磁滯損失，鐵芯是用涂有絕緣漆，厚度為0.35-0.5mm導磁性能很好的硅鋼片疊成，它組成變壓器中的閉合磁路一次線圈稱厚線圈式原邊，二次線圈稱付線圈式付邊，用三分單相變壓器連接成的三相變壓器組，就是三相變壓器。

六、絕緣子相關

Q27、高壓絕緣子是什么？

高壓絕緣子作用：用來支持和固定母線與帶電導體，并使帶電導體間或導體與大地之間，有足夠的距離和絕緣；絕緣子絕緣是靠表面形狀來獲得。

不同電壓等級的絕緣子。除具有不同的有效高度外。其表面情況也不一樣。其表面做成高低凹凸的裙邊。以增加其表面長度。

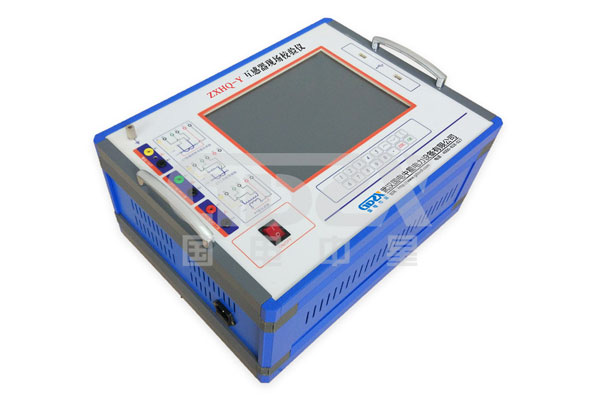

        國電中星是專業的電力檢測設備廠家，生產的設備有：ZXZK-Ⅲ真空開關真空度測試儀、ZXBLQ-Ⅱ氧化鋅避雷器測試儀、ZXHL系列標準電流互感器、ZXHQ-Y互感器現場校驗儀等設備，種類多，產品全，歡迎廣大用戶來電咨詢。
