ZXXDF系列蓄電池放電監測儀
用于通信、電力、鐵塔、電池廠家、新能源車企、鐵路、地鐵、石化等各個行業
參考標準：
● 具有蓄電池組恒流放電功能：恒流放電電流連續可調，精確測量蓄電池組容量
● 安全系數高，避免了紅熱現象，環境適應能力更強，使整個放電測試過程更安全穩定
● 具備多個測試模板預設功能
說明書
操作視頻ZXXDF系列蓄電池放電監測儀是專門用于蓄電池組進行核對性放電試驗、蓄電池組剩余容量測試、電池日常維護及檢驗直流電源帶載能力而設計。根據鉛酸電池和鋰電池的放電特點，該測試儀可以實時監控放電過程中的電池電壓、放電電流、放電時長、放電容量等參數。儀器采用嵌入式操作系統，自動完成整個放電過程，完全實現智能化。可生成各種直觀反應蓄電池組性能的曲線、柱圖、報表等，并可放大、查詢、打印。可以對電池性能進行分析，讓電池組維護與管理更加輕松、科學、從而延長電池組的使用壽命。功耗元件采用新型PTC，體積小、重量輕、移動方便。整機由微處理器控制，液晶顯示、中文菜單。可廣泛應用于通信、電力、鐵塔、電池廠家、新能源車企、鐵路、地鐵、石化等各個行業。具有操作簡便、放電安全等優點，是直流系統運維測試的理想測試工具。
1. 具有蓄電池組恒流放電功能：恒流放電電流連續可調，精確測量蓄電池組容量。
2. 測試電壓范圍寬：覆蓋38V-600V電壓范圍電池組放電測試，最大放電電流達到50A，一機多用，滿足多種電壓等級（48V/110V/220V/380V/480V）的電池組測試。
3. 產品放電采用高分子聚合物正溫度系數電阻（Polymeric Positive Temperature Coefficient ）安全系數高，避免了紅熱現象，環境適應能力更強，使整個放電測試過程更安全穩定。
4. 主控板采用進口意法半導體公司(STMicroelectronics)的高性能ARM為CPU: 性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，最大程度地保護測試的安全可靠性。
5. 7吋真彩色觸控顯示屏：采用1024x800分辨率高清觸摸顯示屏，可直觀顯示柱狀圖、表格、曲線圖、數據報表、幫助文檔等。觸控板采用多層復合薄膜電阻式觸摸板，特別適用于直流蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。
6. 具備多個測試模板預設功能：內置有六種常用的測試參數模板，模板數據掉電可保存，省去每次開機重新設置的步驟，上電即可開始測試，真正一鍵啟動，讓測試簡單高效。
7. 歷史數據曲線查看：可將內置的數據文件以圖表和波形曲線的形式進行查詢，以及對波形圖的放大、縮小、左移、右移等多角度顯示。
8. 強大的數據儲存及備份功能：內置16GB數據存儲空間，可存儲大于1000組充放電數據，并支持歷史數據查看、分析、刪除等功能，配有16G U盤，通過PC端上位機軟件進行數據分析及備份管理。
9. 具備校準功能：儀器帶有電壓、電流校準修正功能，可現場對測量誤差進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
10. 可設定多種放電測試告警功能：包括放電容量、放電時長、單體電壓閾值、整組電壓閾值等其中任一測試條件達到后自動停止充放電，以及具有過電壓、過電流、過溫、電壓測試端子反接等多種測試故障報警顯示。
11. 豐富的拓展接口：儀器背面具有多機并聯、遠端控制、USB等通訊接口。
12. 配備專業的上位機分析管理軟件：能對設備生成的測試數據進行深度的分析，單體電壓曲線、整組電壓曲線、整組電流曲線、單體柱狀圖，實時數據表格，以及上位機軟件密碼保護，實驗結論等功能，可根據需求自動生成Excel或Word文檔格式報表后打印存檔。
蓄電池放電測試儀=整組容量測試+恒流放電+恒功率+無線單體巡檢（選配） | |
產品型號 | DC38V-600V系統 |
電壓監測范圍 | 0-600V |
放電恒流范圍 | 38V-600V |
放電電流 | 38-300V：50A （滿量程） 300-600V：25A（滿量程） |
儀器功能特性 | |
顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024x800 |
電壓測量精度 | ±0.5%FS+0.1V |
電流測量精度 | ±1%FS+0.1A |
放電電流顯示精度 | 0.1A |
數據保存容量 | 內置：16Gbit FLASH；外置16G儲存 |
數據通訊 | RS485*3；USB*1 |
工作模式 | 恒流放電、恒功率放電 ，可并機/從機控制 |
保護性能（液晶顯示提醒+蜂鳴器告警） | |
主機保護功能 | 過溫、過流、電流失控觸發停機保護 |
反接保護功能 | 極性接反聲光告警提示 |
異常保護 | 電源線掉電、主電纜掉電 |
過溫保護 | 內置溫度傳感探頭，溫度超過75℃，設備自動停止放電 |
急停保護 | 外置空開斷路器，用于緊急停機保護 |
工作環境 | |
散熱方式 | 強制風冷 |
溫 度 | 工作溫度范圍：-5～50℃ 貯藏溫度：-40～70℃ |
濕 度 | 相對濕度：0～90%（40±2℃） |
海 拔 | 額定海拔 ≤4000 米 |
工作電源 | |
電 壓 | 單相三線制 : 220V AC（–20%～+30%），頻率 :45～65Hz； |
耐壓測試 | 輸入－機殼： 2200Vdc 1min |
輸入－輸出： 2200Vdc 1min | |
輸出－機殼： 700Vdc 1min | |
安 全 性 | 滿足 EN610950 |
儀器尺寸 | |
主機尺寸 | 儀器尺寸（613mm*225mm*390mm） |
設備重量 | 20 KG |
備注 | 本設備帶防潮鋁合金拉桿箱，如需其它電壓等級及電流等級設備可咨詢我公司。 |
規格型號 | 蓄電池組 | 電流 | 單體 | 兼容 |
ZXXDF系列蓄電池放電監測儀 | ||||
ZXXDF-4J805 | 24V-240V | 50A | 無 | — |

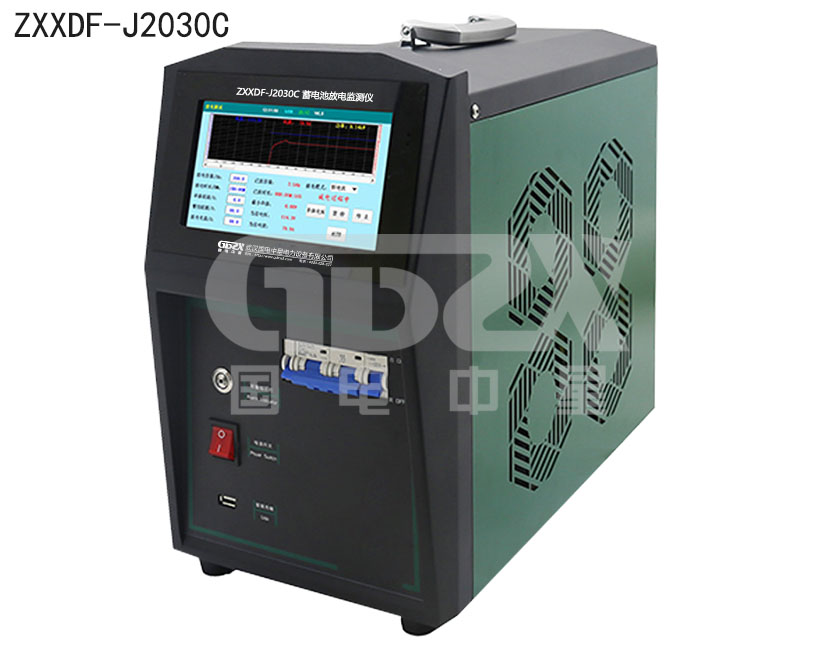

ZXXDF-J2030C | 380V/480V | 30A | 12V | 380V30A/480A30A |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
